Proxmox で LDAP 認証したり権限の設定をしたりする
はじめに
色々あって、Proxmox で LDAP 認証を使う方法とか各ユーザの VM へのアクセス権の設定の方法とかを調べて実際に試していました。一部詰まったところがあったので、自分の中での整理も兼ねて記事にしたいと思います。
参考
環境
以下の環境で検証します。

Node 1~3 で Proxmox のクラスタを組んでいて、LDAP server と DNS server は Proxmox VE 上の VM として立てたもの (自宅ネットワーク上にある) です。
手順
以下の手順で LDAP 認証して各ユーザ (グループ) の VM へのアクセス権を付与できました。

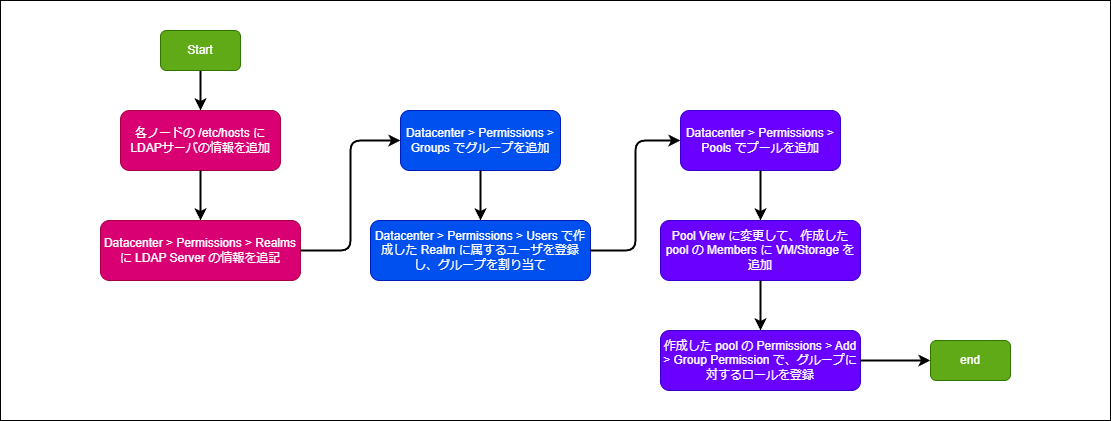

イメージは以下のような感じです。
| フェーズ | 概要 |
|---|---|
| LDAP 認証 | LDAP 認証を可能にする |
| グループ・ユーザの設定 | グループとユーザを追加し、グループを割り当てる |
| プールの設定 | プールを作成し、作成したグループに対するロールを登録する |
以下、基本的に Proxmox VE の WebUI を root ユーザ (Linux PAM Standard Authentication: インストール時に作った root ユーザ) で操作しているものとします。
LDAP 認証
LDAP server の情報の追加
DNS server を設置しているので実施しなくても問題ないとは思いますが、念のため /etc/hosts に LDAP server の情報を追記しておきます。
Datacenter > Proxmox の各ノード > System > Hosts を編集することで、各ノードの /etc/hosts が編集されます。

Realms への情報の追記
Datacenter > Permissions > Realms 以下で認証情報の設定ができます。設定は /etc/pve/domains.cfg に保存されます。
LDAP server を追加するには、Add > LDAP Server と進んで以下のように設定します。

| 要素 | 意味 |
|---|---|
| Realm | Proxmox VE ユーザの識別子 (内部的には #{USERNAME}@#{REALM} の形式でユーザを識別する) |
| Base Domain Name | ユーザを検索するディレクトリ |
| User Attribute Name | ユーザがログインする際に使用するユーザ名を含む LDAP 属性 |
| Default | ログイン時のデフォルトを LDAP 認証にするかどうか |
| Server | LDAP をホストするサーバ |
| Fallback Server | Primary server が down したときの代替 |
| Port | LDAP がリッスンするポート |
| Mode | LDAP のモード (LDAP/LDAPS など) |
また、LDAP server への接続の認証情報は Sync Options で設定します。

| 要素 | 意味 |
|---|---|
| Bind User | LDAP server への接続のための bind_user |
| Bind Password | 接続のために必要なパスワード |
なお、Bind Password に登録したパスワードは、Proxmox VE のノード内では /etc/pve/priv/ldap/#{REALM}.pw に平文で保存されます。
グループ・ユーザの設定
- グループの作成
- ユーザの登録・グループの割り当て
グループの作成

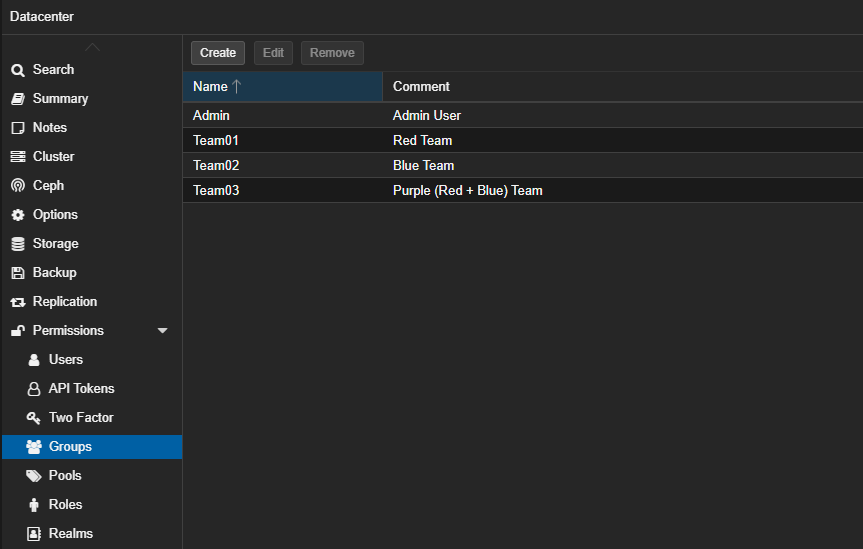

Datacenter > Permissions > Groups から作成します。

ユーザの登録・グループの割り当て

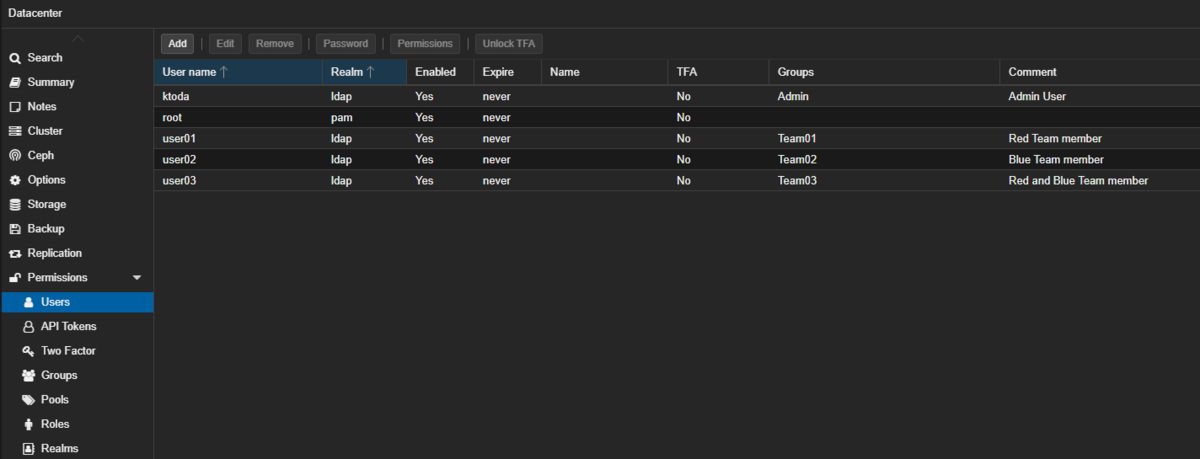

Datacenter > Permissions > Users からユーザを追加します。Realm には LDAP server 登録時に設定した値を指定します。

ユーザ追加時に、ユーザが属するグループを設定できます。

プールの設定
- プールの作成
- プールへのメンバーの割り当て
- 権限設定
プールの作成

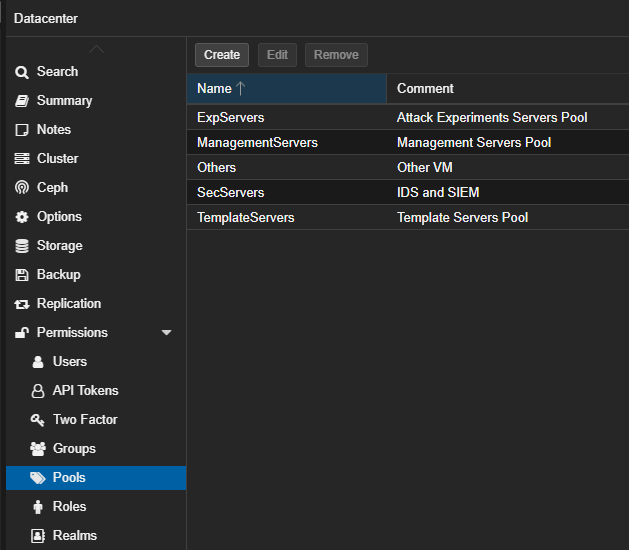

Datacenter > Permissions > Pools からプールを追加します。

プールへのメンバーの割り当て

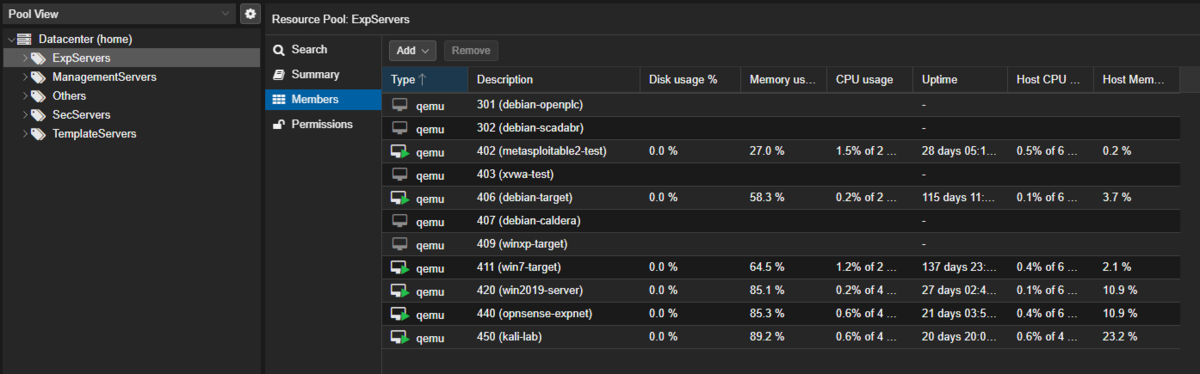

Pool View に切り替え、作成したプール > Members でプールに属するメンバー (VM/Storage) を管理します。ただし、各 VM/Storage は1つのプールにしか属することができず、最後に割り当てたプールにのみ属することになります。

プールの権限設定
各プールに属する VM/Storage へのアクセス権を設定します。ここではグループ単位で設定します。

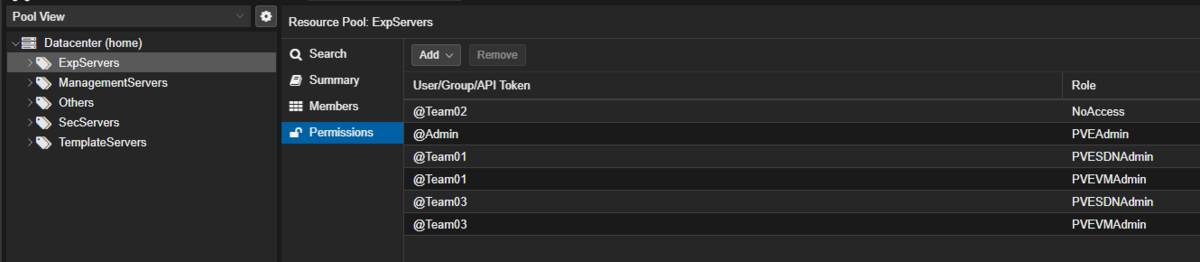

Pool View で、作成したプール > Permissions で設定できます。

テスト
異なるグループに属し、異なるアクセス権を付与した3ユーザでログインしたときにどうなるかを確認します。
| ユーザ | グループ | 権限 |
|---|---|---|
| user01 | Team01 | ExpServers は PVEVMAdmin/PVESDNAdmin でそれ以外のプールは NoAccess |
| user02 | Team02 | SecServers は PVEVMAdmin/PVESDNAdmin でそれ以外のプールは NoAccess |
| user03 | Team03 | ExpServers と SecServers は PVEVMAdmin/PVESDNAdmin でそれ以外のプールは NoAccess |

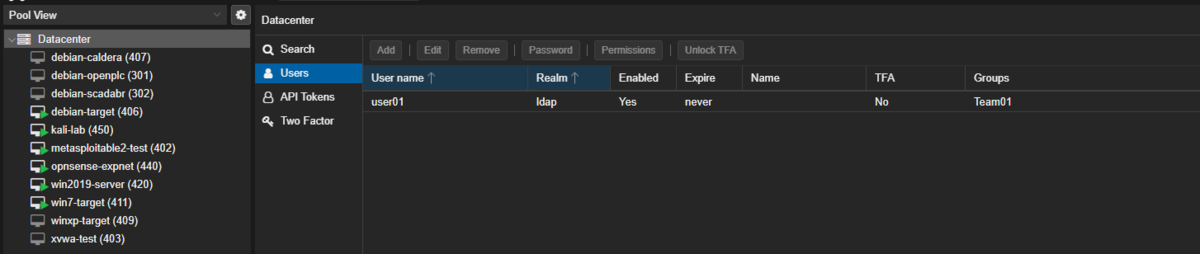

テスト (1) - user01
該当するプール (ExpServers) に属する VM 以外が表示されず、表示されている VM に対する操作 (起動、終了、スナップショットの作成など) は可能でした。


テスト (2) - user02
該当するプール (SecServers) に属する VM 以外が表示されず、表示されている VM に対する操作 (起動、終了、スナップショットの作成など) は可能でした。

テスト (3) - user03
該当するプール (ExpServers, SecServers) に属する VM 以外が表示されず、表示されている VM に対する操作 (起動、終了、スナップショットの作成など) は可能でした。

詰まったところ
- LDAP 認証 + LDAP のユーザの追加をすることで、Proxmox VE に LDAP のユーザでログインできた
- LDAP のユーザを Proxmox 側に追加しない状態でログインしようとして蹴られた
まとめ
Proxmox で LDAP 認証して各ユーザ (グループ) に対する権限の設定をする方法をまとめました。Proxmox VE 8.3 では Tag View も追加されたので、Tag を活用することで、VMware のフォルダ管理のようなことができると考えています。
補足
Proxmox のユーザ管理についても簡単にまとめました。
作業用PCが起動しなくなったけど何とかなった話
はじめに
以下のような話をします (個人的な教訓も含みます)。
- 作業用のPC の OS が立ち上がらなくなりました
- 購入した店舗に相談し、部品の修理対応を依頼することにしました
- 詳しい人に相談するのはとても大事
- 幸い大事なデータはローカル以外に残すようにしていたので、作業できる状態にするのは楽でした
- バックアップは大事
事象
作業用PC が起動しなくなり、復旧もできない状況になりました。
- Windows Update が来ていたので、アップデートした
- アップデートが完了したので再起動した
- 再起動後、立ち上げようとしたところ画面が固まっていて OS が立ち上がらない
- 電源を消してもう一度起動したが、同様にOSが立ち上がる前に画面が固まる

作業用マシンのスペック
自作PCです。TSUKUMO さんでパーツを購入して組んだものです。
もともと仮想サーバ用に組んだものでしたが、グラボと Windows ライセンスを導入して作業用マシンにしたものです。
やったこと
起動できないかの確認
とりあえず以下を試してみましたが、私の知識では原因の切り分けすらできませんでした。
サポートセンターへの連絡
TSUKUMO さんのサイトを確認したところ、「自作PCメンテナンス」に「自作総合診断 (組立済み自作PC)」という項目がありました。これは、組み立て済みの自作PCの動作不良個所の特定をしてくれるサービスとのことで、今回の状況にぴったりだと思い、サポートセンターに連絡しました。
状況を伝えたところ、「メーカーへの修理依頼」の方が納期が短いし安いよとご提案いただいたので、メーカーへの修理依頼を出すことにしました。
故障後に作業できる状態にする
久しぶりにブログを書いているのは、個人的な教訓としてここを書きたかったからです。
私は趣味の一環として自宅にサーバーを構築していますが、それが今回の故障後に作業できる状態にするのにかなり役立ちました1。
自宅サーバーについて
作業したデータについて
大学・大学院時代に Ubuntu を使っていて何度かデータを飛ばしたこともあるということもあり、基本的に「PCは壊れるもの」と思っていて、データのバックアップをとるようにしていました。この経験が活きたのかなと思います。
- 基本的に、個人的に開発したものや検証したものは GitLab のプロジェクトで管理する
- バージョン管理をしたい
- データがローカルにのみにあるという状態を避けたい
- 動画などの巨大なファイルは NAS 上に保存する
- 必要なデータは定期的にNASにバックアップする
作業できる状態にすることについて
基本的に写真・動画などは NAS 上にあるので、NAS のハードディスクが壊れない限りは保存した写真・動画は復元できる状況でした。
検証していたときの作業データについては構築した GitLab のプロジェクトに push するようにしていたので、Laptop などで git clone することで使える状態にできました。そのため、作業用PCの主な用途の「検証」については特に問題なくできる状況でした (しかも作業できる状況に戻すのに数分しかかかっていない)。
今回の教訓
- 詳しい人に相談した方が早く解決する
- データがローカルにのみあるという状態を避けることで、作業できる状態に戻すのが楽だった
- 災害対策としては別拠点にバックアップを保存するのが良いですが...
以上です。
Proxmox の VLAN まわりの設定に関するメモと検証
はじめに
Proxmox の VLAN まわりの設定があまりわからなかったので、調査しつつ手元で試して理解を深めたいと思います。
色々確かめていたら少し長くなってしまいました。読みにくいかもしれませんが、ご容赦いただけますと幸いです。
また、十分調査・検証しながら書いているつもりですが、誤った記載や誤解を招く記載があるかもしれません。誤りを発見した場合は修正いたします。
簡単なまとめ
- VLAN Aware 機能を使うと VLAN のトランクポートの設定ができる
- アクセスポートを設定する1つの方法として、『Linux VLAN で Name に
[bridge name].[tag]を設定する』方法がある
- アクセスポートを設定する1つの方法として、『Linux VLAN で Name に
- VLAN 対応のスイッチングハブを使うときは、VM の仮想NIC とスイッチングハブのアクセスポートの VLAN ID を揃える
VLAN 設定の方法
いくつか方法があるようですが、今回は『物理NICに VLAN-aware の Linux Bridge を作る』方法で設定します1。
方法
以下動画を参考に設定します。
トランクポートの設定

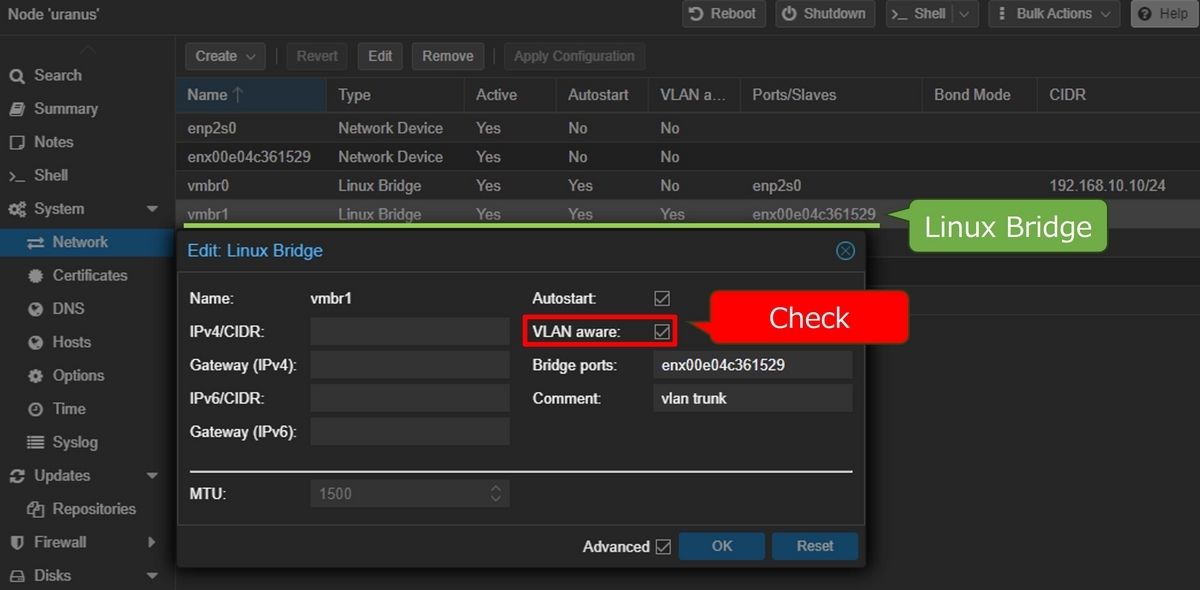

Linux Bridge の "VLAN aware" にチェックを入れます。このように設定した場合、この Linux Bridge は VLAN のトランクポートに相当します。

アクセスポートの設定

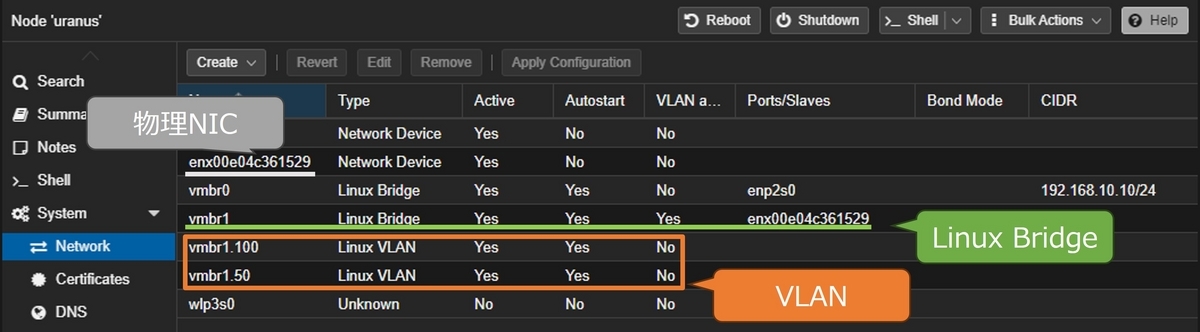

Create: Linux VLAN で Name に [bridge name].[tag] を設定すると、Vlan raw device が [bridge name] で VLANタグが [tag] の VLAN を設定できます。

上の図では、vmbr1 に対して VLANタグ 200 の VLAN を設定しようとしています。
検証
(1) VLAN の動作検証
ここでは Proxmox のクラスタを構成する2つのノードに対して VLAN の設定をして、同一の VLAN タグを持つアクセスポートに接続する VM 同士 (異なる物理ノードに存在) で疎通できることを確認します。
構成
Proxmox の Node 1 (uranus) および Node 2 (venus) で、以下のように VLAN を設定します。ここでは、vmbr1 という Linux Bridge の下にVLANタグが100と50のVLANを設定しました (vmbr1.100 と vmbr1.50)。


実験のため、以下3つの仮想マシンを図のように接続します。
| VM | 物理ホスト | 補足 |
|---|---|---|
| IDS | uranus | パケットキャプチャ用 |
| Workstation | uranus | |
| Kali | venus |

各VM (IDS, Workstation, Kali) の仮想NICとVLANの対応を以下の表で示します。
| NO VLAN | VLAN 100 | VLAN 50 | |
|---|---|---|---|
| IDS | ens19 |
ens20 |
ens21 |
| Workstation | - | ens19 |
ens20 |
| Kali | - | eth1 |
eth2 |
検証項目
以下のようにIPアドレスを設定したときに、疎通可能であるか、また、IDSの各仮想NICでキャプチャするとどのようなパケットが採取できるかを確認します。
- Workstation も Kali も VLAN 100 に対応する仮想NICに
192.168.100.0/24に属するIPアドレスを割り当てる。 - Workstation の VLAN 100 と Kali の VLAN 50 に対応する仮想NICに
192.168.100.0/24に属するIPアドレスを割り当てる。 - Workstation の VLAN 100 に対応する仮想NICに
192.168.100.0/24に属するIPアドレスを割り当て、Kali の VLAN 50 に対応する仮想NICに192.168.50.0/24に属するIPアドレスを割り当てる。
ただし、IDSでキャプチャ可能にするために、vmbr1 ではポートミラーリングと同等の設定をしています。
検証 (1)-1
Workstation と Kali の VLAN 100 に対応する仮想NICに対して、以下のIPアドレスを割り当てます。
| VM | device | IP |
|---|---|---|
| Workstation | ens19 (VLAN 100) |
192.168.100.85/24 |
| Kali | eth1 (VLAN 100) |
192.168.100.99/24 |

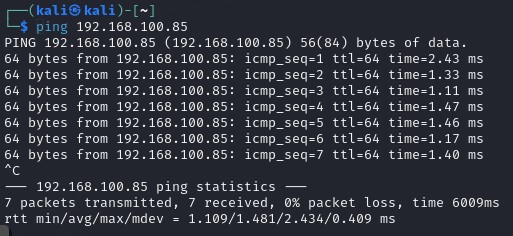

この状態では、Kali と Workstation の疎通が確認できます。

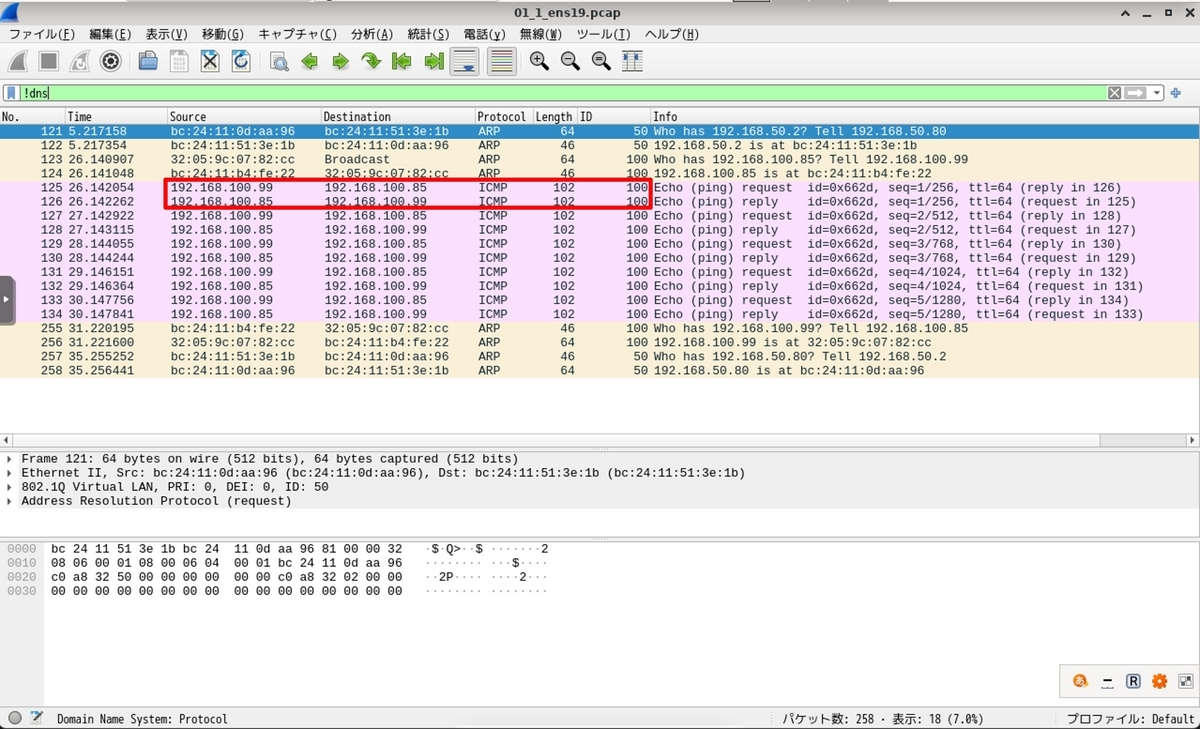

IDS の各仮想NICでキャプチャした結果を以下に示します。今の環境では DNS サーバをデフォルトで動かしているので DNS パケットが流れていますが、見やすさのために DNS のパケットは除外しています。
ens19(NO VLAN: トランクポートに対応) には、タグ付けされたパケットが流れるens20(VLAN 100) には、VLAN ID 100 のパケット (タグが外されたもの) が流れるens21(VLAN 50) には、VLAN ID 50 のパケット (タグが外されたもの) が流れる- ICMP パケットは流れない



検証 (1)-2
Workstation の VLAN 100 と Kali の VLAN 50 に対応する仮想NICに対して、以下のIPアドレスを割り当てます。
| VM | device | IP |
|---|---|---|
| Workstation | ens19 (VLAN 100) |
192.168.100.85/24 |
| Kali | eth2 (VLAN 50) |
192.168.100.99/24 |
この状態でも、Kali と Workstation の疎通が確認できます (後述の物理スイッチを用いたときの通常の挙動と異なる)。

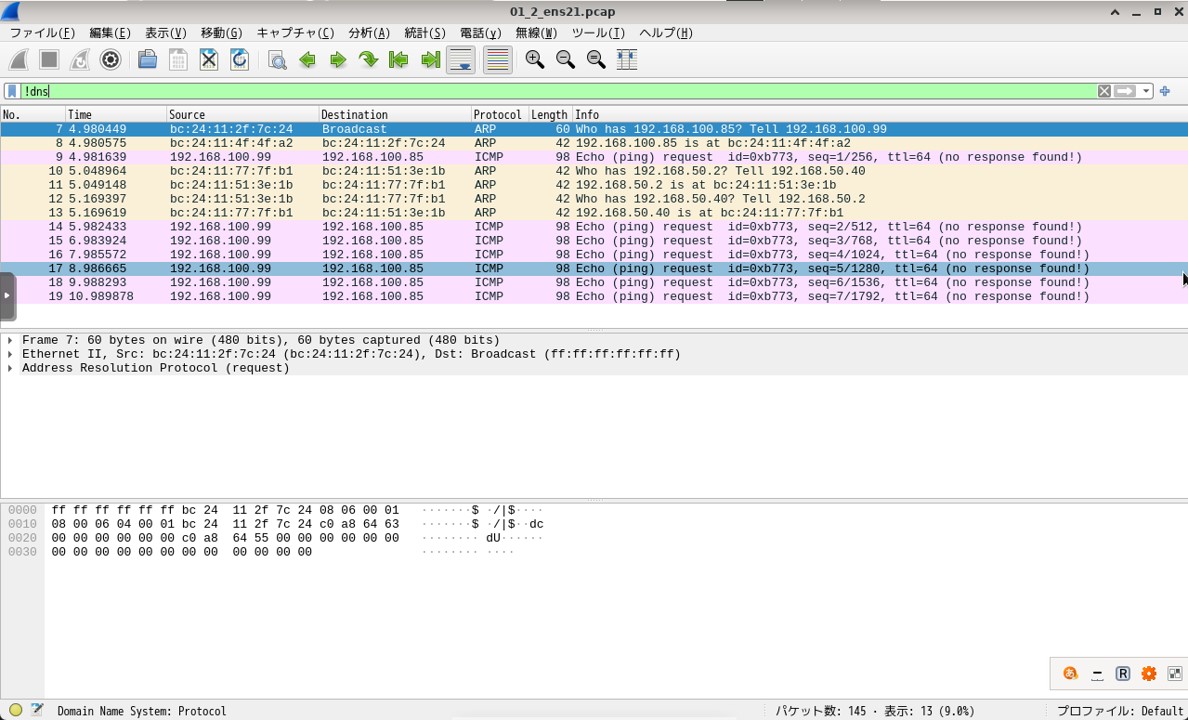

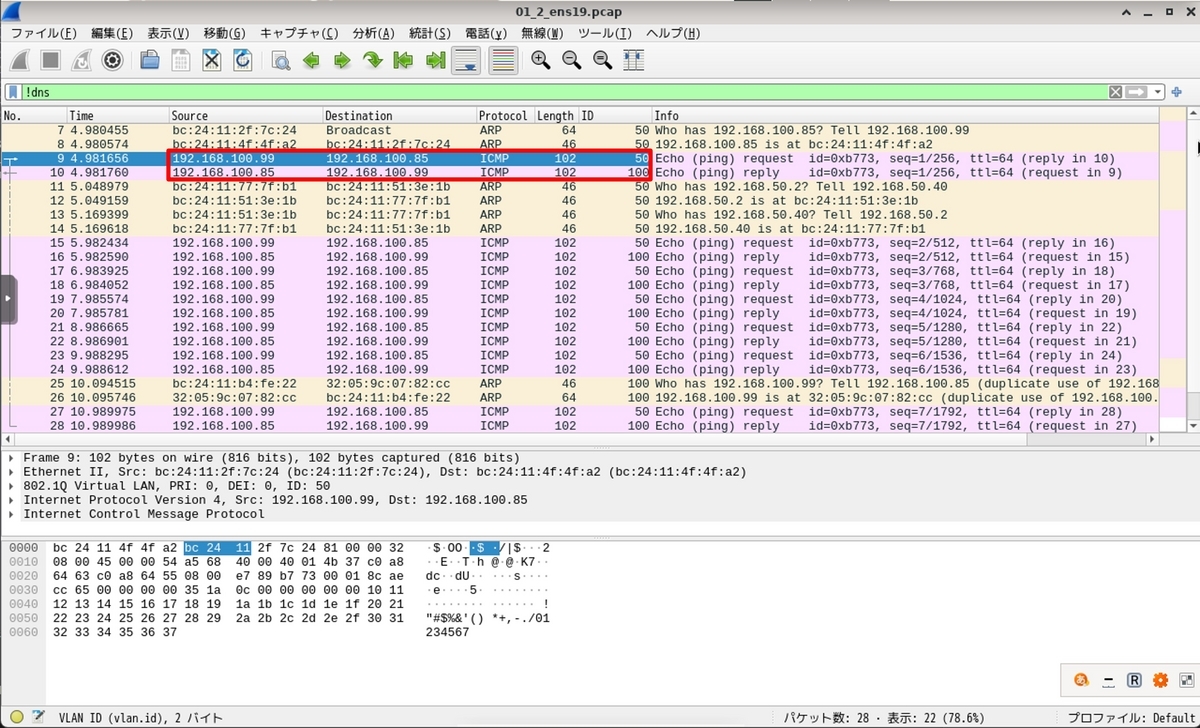

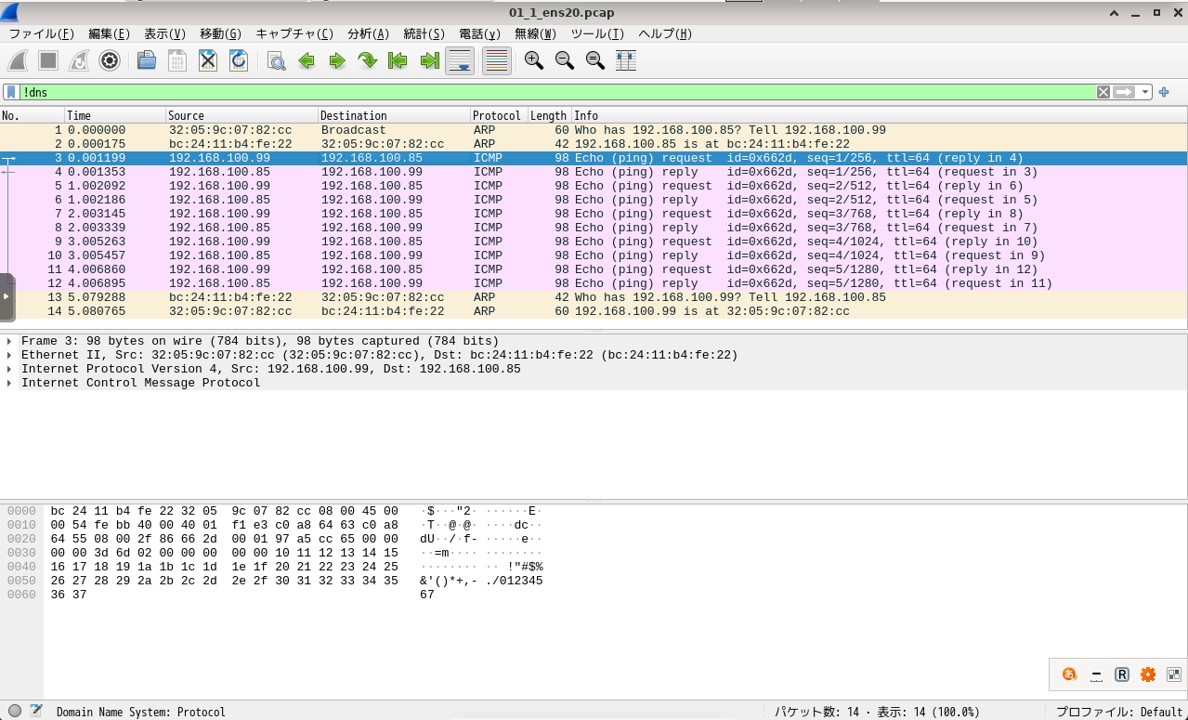

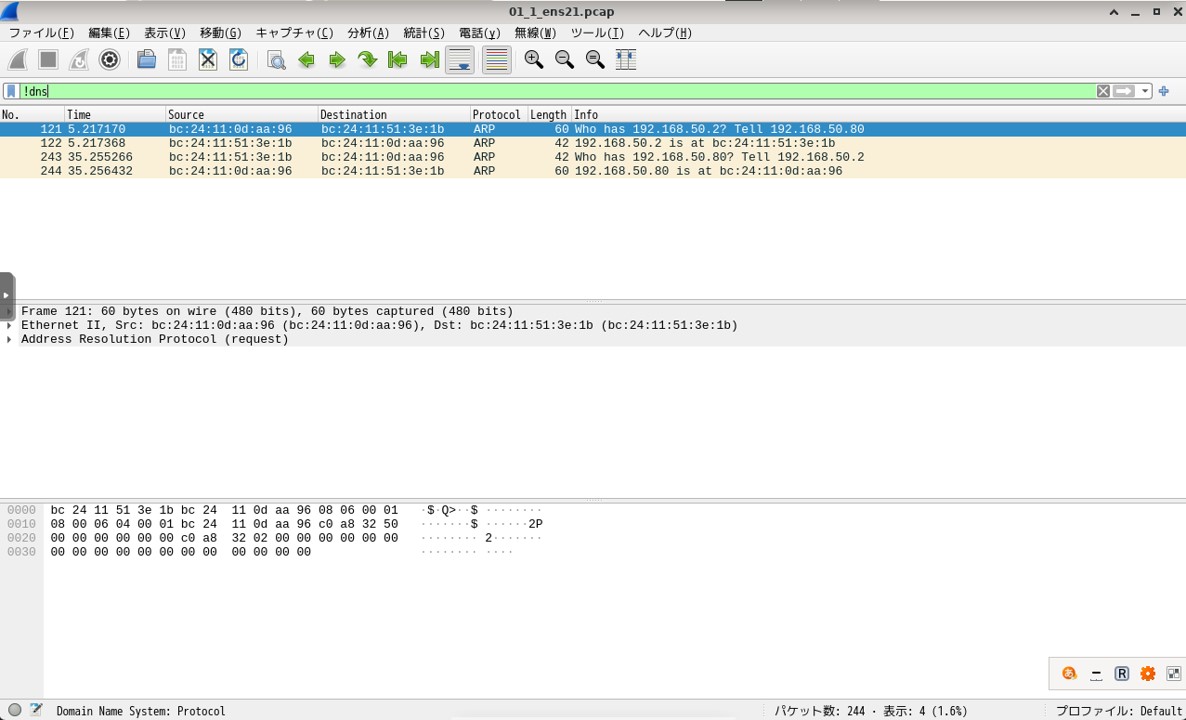

IDS の各仮想NICでキャプチャした結果を以下に示します。見やすさのために DNS のパケットは除外しています。
ens19(NO VLAN: トランクポートに対応) には、タグ付けされたパケットが流れるens20(VLAN 100) には、VLAN ID 100 のパケット (タグが外されたもの) が流れる- ping reply が
ens20で取得される
- ping reply が
ens21(VLAN 50) には、VLAN ID 50 のパケット (タグが外されたもの) が流れる- ping request が
ens21で取得される
- ping request が



通常は VLAN ID が異なると疎通できないと思うのですが、今回の設定では疎通できています。おそらく1つの物理NIC に VLAN のトランクポートとアクセスポートが割り当てられているからと考えられますが、断言はできません。こちらについても確認する必要があるかと思います。
検証 (1)-3
Workstation の VLAN 100 と Kali の VLAN 50 に対応する仮想NICに対して、以下のIPアドレスを割り当てます。
| VM | device | IP |
|---|---|---|
| Workstation | ens19 (VLAN 100) |
192.168.100.85/24 |
| Kali | eth2 (VLAN 50) |
192.168.50.99/24 |
このときは (当たり前ですが) Kali から Workstation への ping は通りません。
検証 (1) のまとめ
- トランクポートから出ていく (に入る) パケットにはVLANタグが付与されている
- 物理スイッチ側でVLANの設定がなされていない場合、同一セグメント内のホスト間は、仮想NICのVLANタグが異なっても疎通できる (通常の挙動とは異なる)
- これは今回の設定 (1つの物理NICにトランクポートとアクセスポートが割り当てられていること) に起因する?
(2) L2スイッチを使った検証
ここでは、タグVLANを設定可能なL2スイッチを用いて、VLANタグを付与したポートに接続した物理マシンと疎通可能かを確認します。
L2スイッチとして、以下製品を用いました。
構成
検証 (1) 環境にL2スイッチを追加し、VLAN 100 のアクセスポートにノートPC (Windows 11) を接続しました。

ただし、L2スイッチは以下のようにVLAN設定をしました。


なお、上記設定は NETGEAR タグ VLAN を設定したスイッチ同士の接続 を参考にしています。
検証項目
以下のようにIPアドレスを設定したときに、疎通可能であるか、また、IDSの各仮想NICでキャプチャするとどのようなパケットが採取できるかを確認します。
- Workstation の VLAN 100 に対応する仮想NICと、L2スイッチの VLAN 100 のアクセスポートに接続したノートPCに
192.168.100.0/24に属するIPアドレスを割り当てる - Kali の VLAN 50 に対応する仮想NICと、L2スイッチの VLAN 100 のアクセスポートに接続したノートPCに
192.168.50.0/24に属するIPアドレスを割り当てる
検証 (2)-1
Workstation の ens19 とノートPCの有線LANに以下のIPアドレスを割り当てます。
| VM | device | IP |
|---|---|---|
| Workstation | ens19 (VLAN 100) |
192.168.100.85/24 |
| ノートPC | (VLAN 100) | 192.168.100.111/24 |

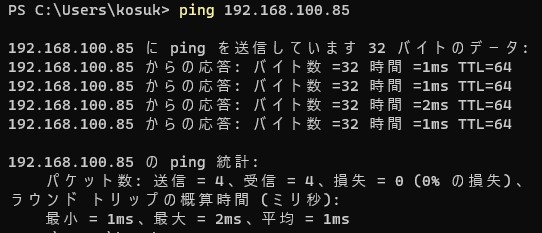

この状態では、Workstation とノートPCの疎通が確認できます。

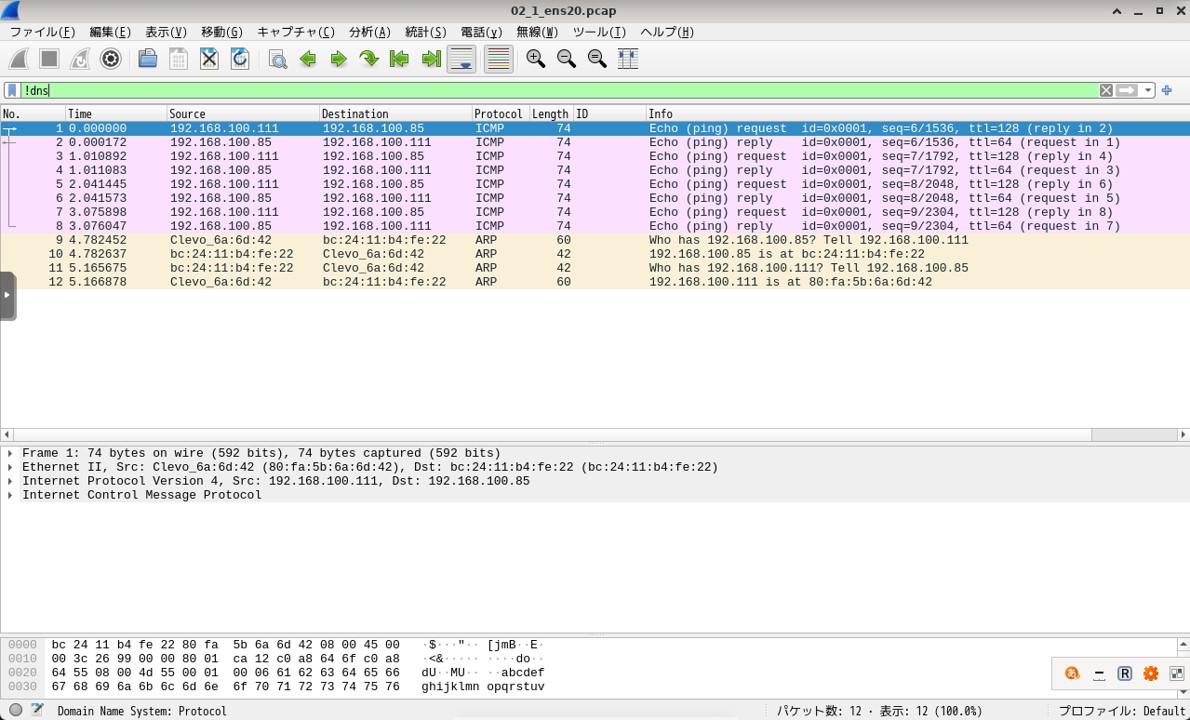

IDS の各仮想NICでキャプチャした結果を以下に示します。見やすさのために DNS のパケットは除外しています。
ens19(NO VLAN: トランクポートに対応) には、タグ付けされたパケットが流れるens20(VLAN 100) には、VLAN ID 100 のパケット (タグが外されたもの) が流れるens21(VLAN 50) には、VLAN ID 50 のパケット (タグが外されたもの) が流れる- ICMP パケットは流れない



検証 (2)-2
Kali の eth2 とノートPCの有線LANに以下のIPアドレスを割り当てます。
| VM | device | IP |
|---|---|---|
| Kali | eth2 (VLAN 50) |
192.168.50.99/24 |
| ノートPC | (VLAN 100) | 192.168.50.111/24 |
この状態では、Kali とノートPCは疎通できません。

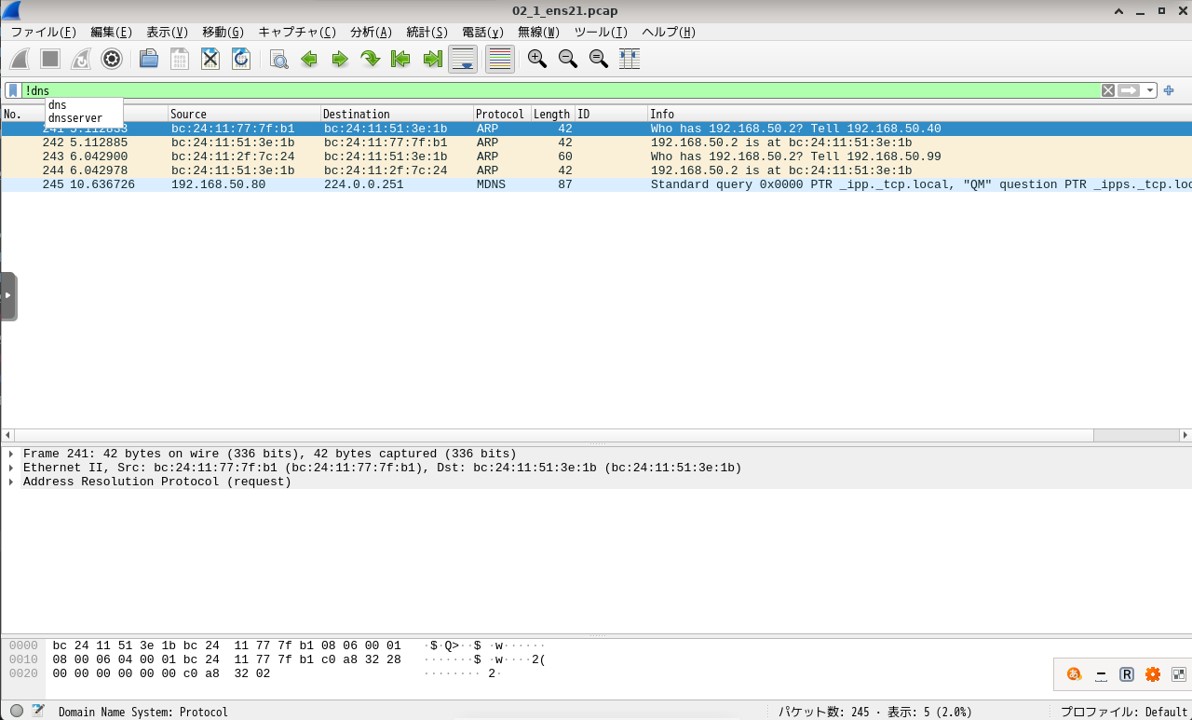

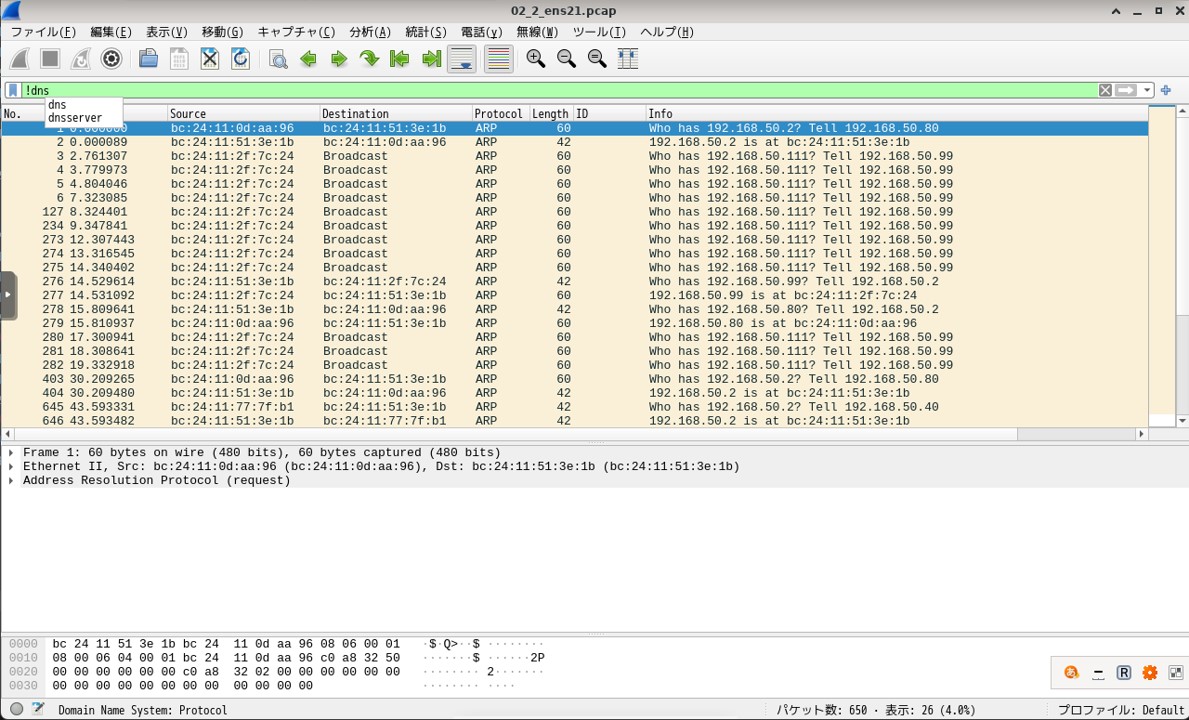

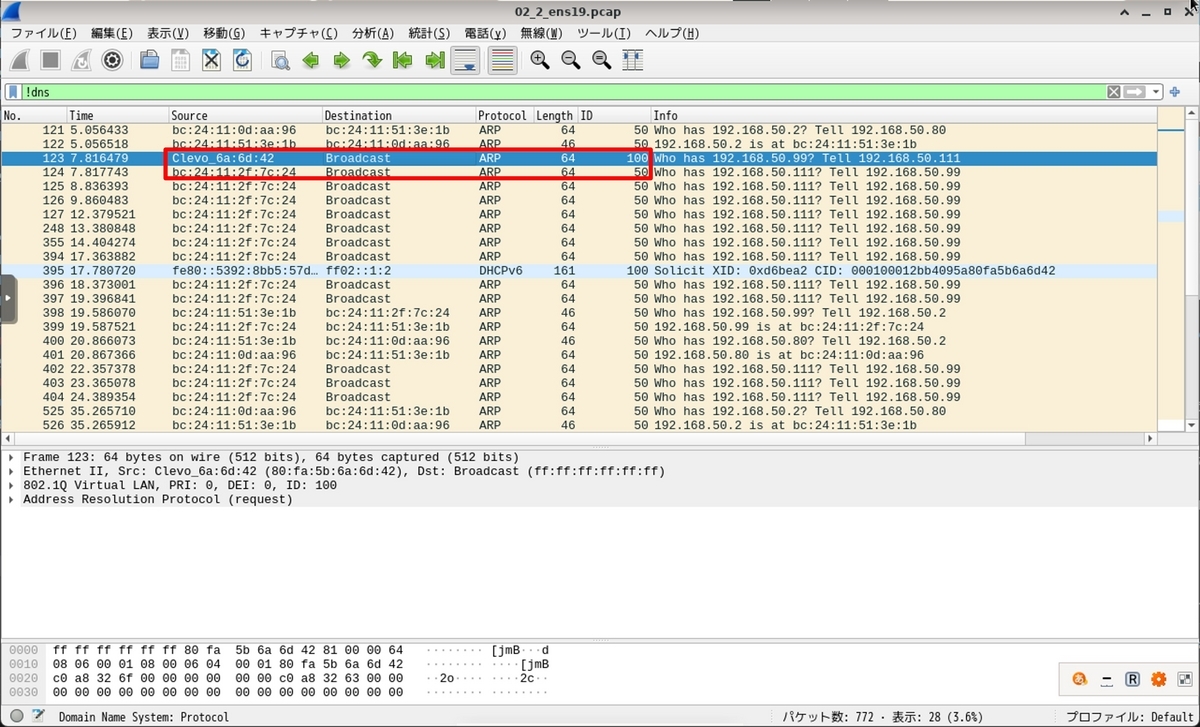

IDS の各仮想NICでキャプチャした結果を以下に示します。見やすさのために DNS のパケットは除外しています。
ens19(NO VLAN: トランクポートに対応) には、タグ付けされたパケットが流れるens20(VLAN 100) には、VLAN ID 100 のパケット (タグが外されたもの) が流れるens21(VLAN 50) には、VLAN ID 50 のパケット (タグが外されたもの) が流れる



検証 (2) のまとめ
- VLAN ID を揃えると VM と物理マシンの間で疎通できる
まとめ
Proxmox の VLAN まわりの設定を確認しました。実際使うときは、VM の仮想NICと L2スイッチに接続した物理機器の VLAN を合わせるのが良いのかなと思いました。
- 他の方法として、『物理インタフェースにVLANインタフェースを作ってその上にブリッジインタフェースを作る方法』があります。参考:Proxmox VE 7.x(3)- VLANの使い方↩
社会人2年目に作った自宅環境と在宅勤務環境について語りたい
はじめに

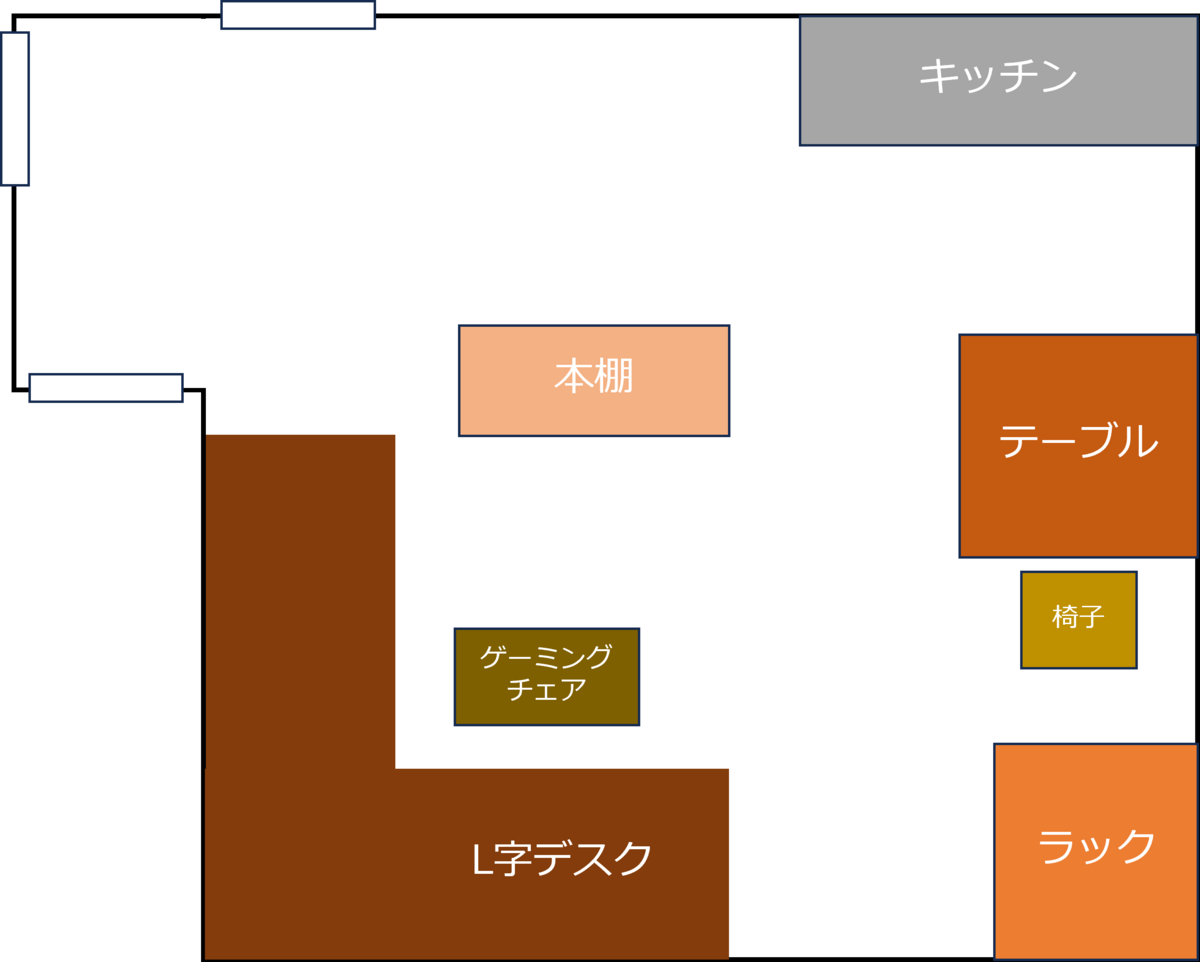

新居に引っ越してから4か月ほど経過し、自宅インフラ(自宅ラボ)環境も在宅勤務環境もだいぶ整えられました(まだまだ成長の余地はあると思っています)。今回は、社会人2年目の12月までに構築した自宅環境と在宅勤務環境について語りたいと思います。
また、今年買ってよかったものと微妙だったものについても紹介します。
関連記事へのリンク
在宅勤務環境

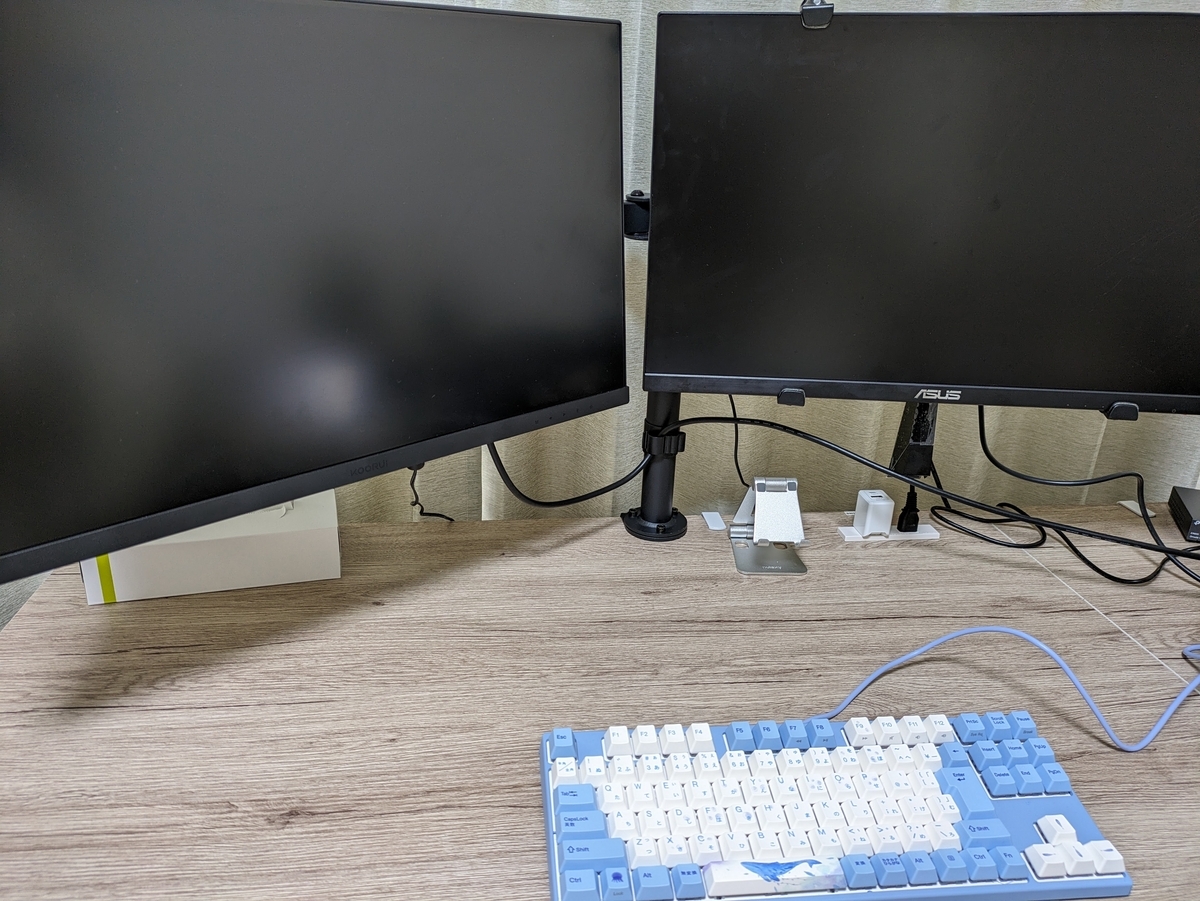

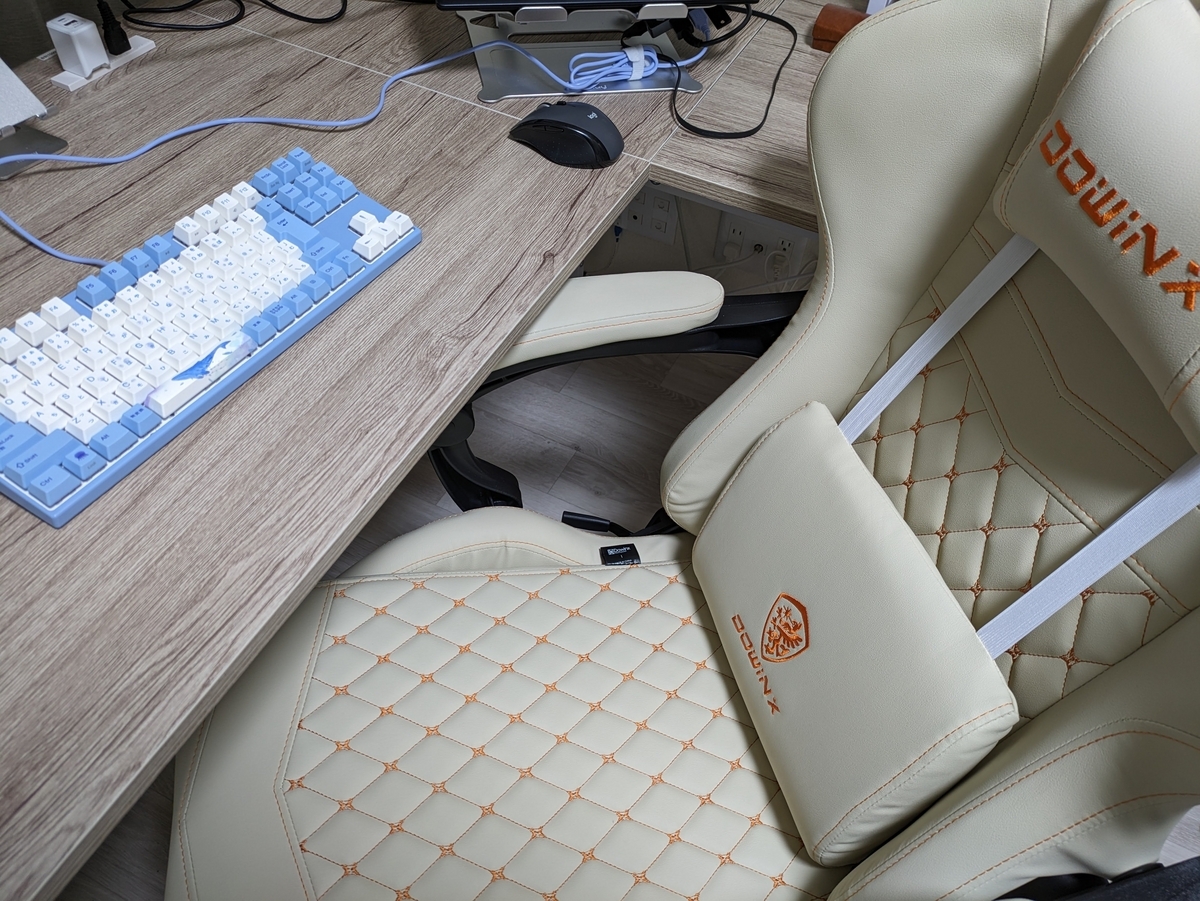

在宅勤務環境は、前回記事から変えておらず、L字デスク + ゲーミングチェア + モニター×2 + モニターアーム + キーボードです。


社用ノートPCとあわせて3画面なので、ノートPCの内蔵ディスプレイをメモ・メール確認用、モニターのうち1つを作業用、もう1つを資料参照用、などのようにして使っています。この画面の使い方に慣れてしまうと、モニターが3つないと仕事ができなくなってしまう、という難点はありますが、作業効率はかなり上がっていると思っています。
また、前回記事の後にウォーターサーバーをレンタルしたので、仕事中にインスタントコーヒーを飲むのが楽になりました。
在宅勤務環境で特にこだわった点を以下に示します。こだわった主な理由は作業効率の向上です。
- 大き目の机
- モニターアーム
自宅環境

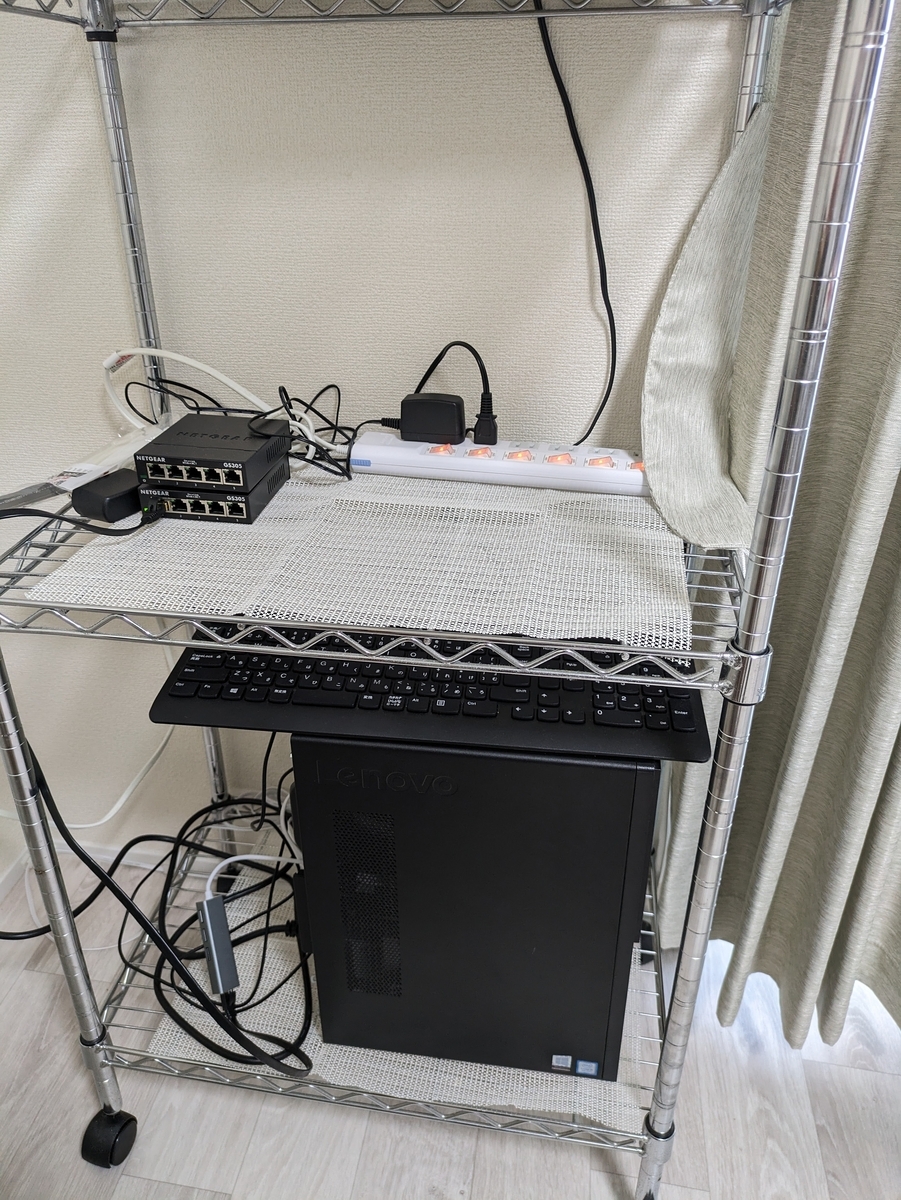

自宅環境は、(1) サーバ群、(2) 個人作業スペースから構成されています。それぞれの写真はこんな感じです。サーバ群は在宅勤務環境の隣(有線で届くところ)にあって、個人作業スペースは寝室にあります。


サーバ群

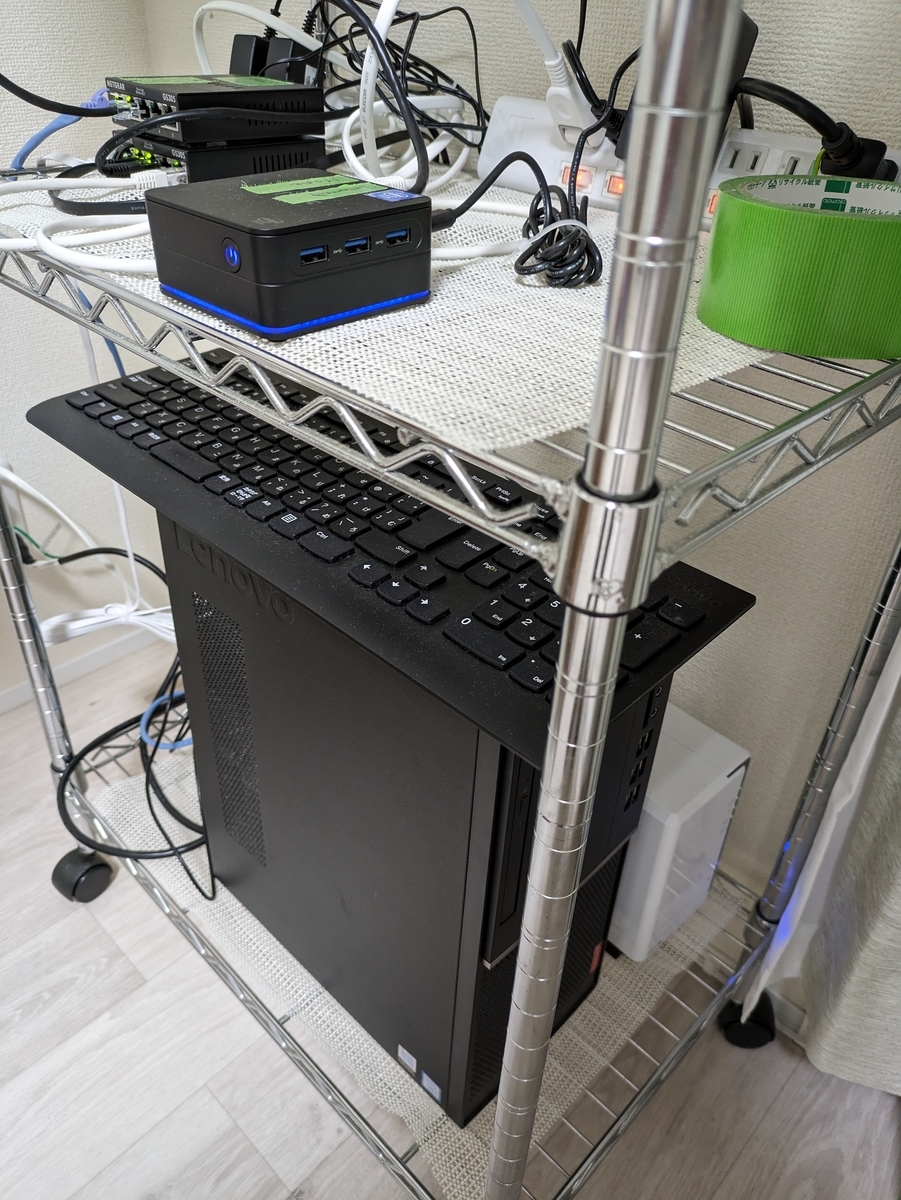

サーバ群は、NAS、Proxmoxサーバ(仮想化鯖)×2、スイッチングハブから構成されています。
NAS は Synology さんのものを使っており、VM のストレージ用および写真やデータの保存用に活用しています。具体的には、NFS共有を使ってProxmoxのストレージに活用しています。
Proxmoxサーバ内では検証環境が動いています。私は Offensive Security に興味があるので、サイバー攻撃とそれを監視できる環境を仮想マシンで構築しています。また、検証環境内で検証したことをまとめるための Wiki サーバも立てています。

タワー型に uranus という名前を付けて、ミニPC に venus という名前を付けています。uranus は大学院の頃に購入したもので、最近メモリを64GBに増設しました。

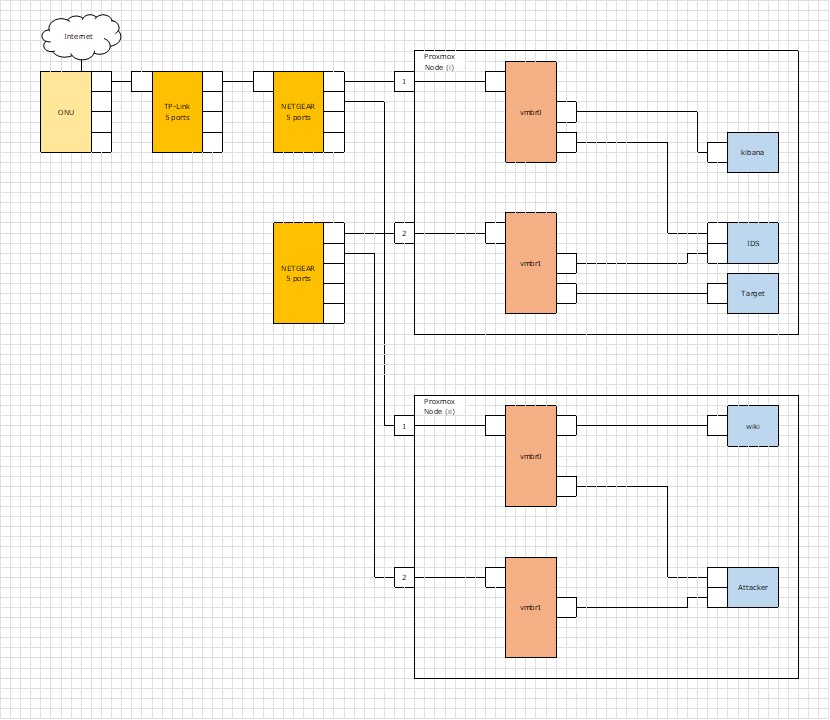

今の検証環境はおそらくこんな感じだと思います。

少し見にくいですが、以下のように動かしています。

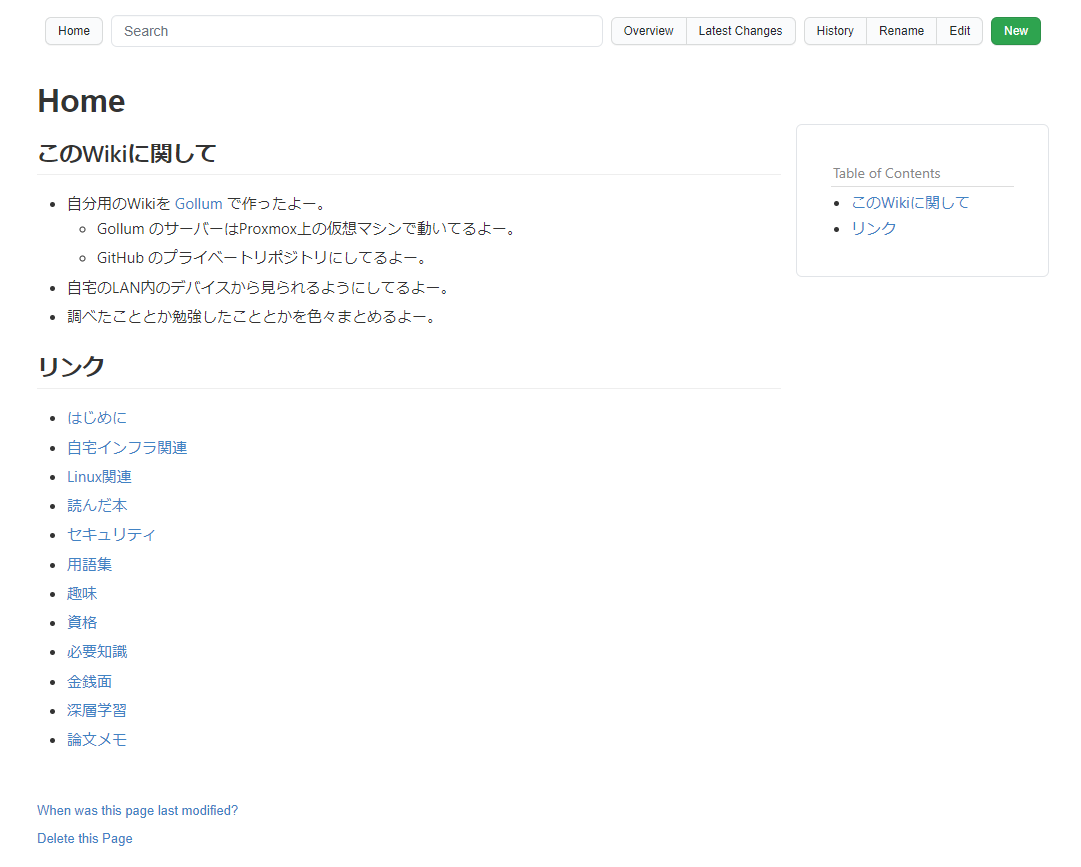

uranus(ノード1)にはIDSやElasticsearch、サイバー攻撃の標的用マシンがありますvenus(ノード2)にはWikiサーバ、攻撃者マシン、Calderaサーバがありますvmbr0は自宅内のLANに接続しているNICで、vmbr1はProxmoxサーバ間(内部で閉じた)ネットワークに接続しているNICです- 検証は
vmbr1で行っています
- 検証は
あとは諸々設定して Kibana に外部からアクセスできるように設定したり、Elastic Agent を使って仮想サーバの死活監視をしたりしています。このあたりについては気が向いたら書くかもしれません。
個人作業スペース
個人作業スペースにはデスクトップPC(自作)、ゲームのハード(Switch)、ブックスタンドなどが置かれています。
デスクトップPCは、サーバ群へのリモートアクセスやゲーム(Steam)などのために使っています。一度だけ深層学習のために使ったこともあります。
最近は、この本を読みながらいろいろまとめています。
たまに Switch でゲームをしています。最近はポケモンSVのDLCを進めようかなと思っていますが、気力がなくて進められていません。HDMIの切替器を使ってディスプレイにSwitchの画面を映してゲームをすることもあれば、布団にもぐりながらSwitchのゲームをすることもあれば、という感じです。
買ってよかったものと微妙だったものについて
今年購入したものと、評価ポイントを1点から10点の10段階で評価します。
| 買ったもの | 価格 | 評価 | 評価理由 |
|---|---|---|---|
| Echo Dot | 5,643円(割引) | 10 | 仕事の役にもプライベートの役にも立っている |
| Echo Pop | 1,758円(割引) | 2 | ネットワークにつながらない等のトラブルが多い |
| Fire TV Stick | 2,202円(割引) | 5 | モニターに接続しているが、音量調整ができなかった |
| ミニPC | 19,000円程度(在庫切れ) | 10 | この値段の割にはかなり良い。LANポートが2つなのも良い |
| ロードバイク | 約20万円 | 10 | 乗り心地がすごく良いです。最近残業が多くてあまり乗れてなくて少し辛い |
| スマートウォッチ | 12,000円程度 | 8 | 時計としての機能のほか、運動の記録もできる |
ロードバイクはこれです。
ロードバイクです pic.twitter.com/fba8e42aSM
— 橘 あい (@tcbn_ai) November 5, 2023
まとめ
環境を整えるためにお金を費やしていました。貯金はあまり意識できていなかったので、来年こそは貯金したいです。
自宅インフラを育てる (7) ElasticsearchとKibanaとElastic Agentを使ってIDS(Suricata)のアラートを可視化する
はじめに
前回、Proxmox 上に IDS(Suricata)を構築して攻撃を監視できるようにしました1。 seekt.hatenablog.com
この環境では、アラートをグラフィカルに表示することができていませんでした。今回は、Elastic Stack 2 を使ってIDSのアラートやリソースの使用率を可視化したので、備忘録を残します。
構築する環境

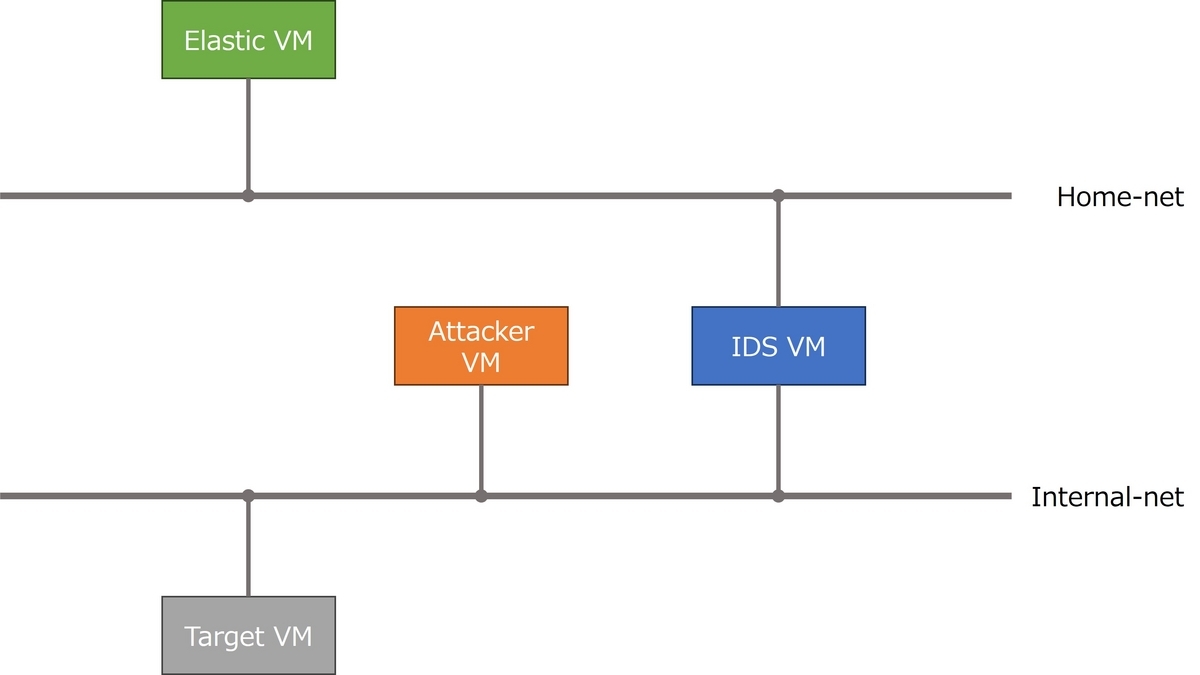

今回は、前回構築した IDS からログを集約して可視化することを目指します。そのため、前回構築した環境に情報集約/可視化用のVM(図中のElastic VM)を追加し、設定します。

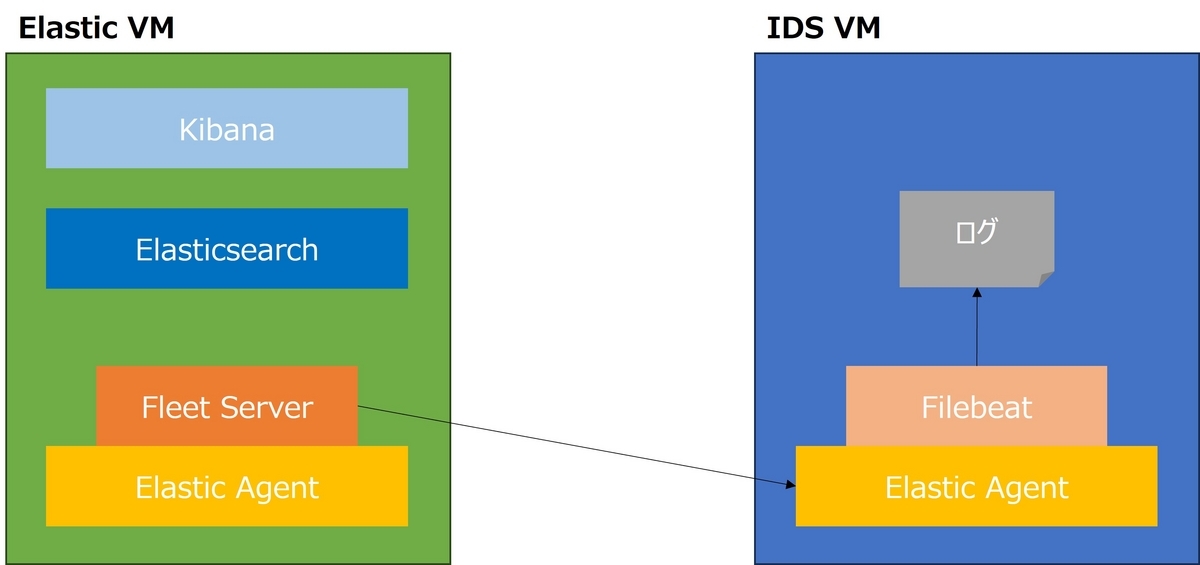

ログの集約と可視化のために、Elastic Stack を使います。ログ収集のための Elastic Agent と、それらを中央管理するための Fleet Server をインストールします。以下図はQiita記事3を参考に、今回の環境におけるイメージを示したものです。

また、今回インストールする機能とインストールするVMを以下表にまとめます。
| 使う機能 | 用途 | インストールするVM |
|---|---|---|
| Elasticsearch | データの検索 | Elastic VM |
| Kibana | データの可視化 | Elastic VM |
| Fleet Server (+ Elastic Agent) | データの集約 | Elastic VM |
| Filebeat (+ Elastic Agent) | データの収集 | IDS VM |
実現方法
クラスタを用いた実現
1台のProxmoxサーバで実現するにはリソースの限界があったので、Proxmox のクラスタを用いてリソースを分散することで実現しました。

クラスタの設定については、Qiita記事4などが参考になります(ここでは詳細な設定は書きません)。クラスタ設定中に Proxmox サーバにアクセスできなくなる事象が発生したので、そのトラブルシューティングについて付録に書きます。
物理構成
クラスタ構築後の物理構成を以下図に示します。「Proxmoxサーバ (1)」がもともと使用していたProxmoxサーバ、「Proxmoxサーバ (2)」が追加したサーバです。追加したサーバは、20,000円程度のミニPCです。
Home-net は、インターネット接続可能なネットワーク、Internal-net は、外部接続しないネットワークです。

また、ネットワーク構成について以下図に示します。この構成にすると、Attacker と Target の間の通信を IDS でキャプチャできます。

環境構築
Elastic VM も IDS VM も Ubuntu22(Server)とします。
Elasticsearch のインストールと設定
Server World記事5を参考にインストールします。
# wget -O - https://artifacts.elastic.co/GPG-KEY-elasticsearch | gpg --dearmor -o /etc/apt/keyrings/elasticsearch-keyring.gpg # echo "deb [signed-by=/etc/apt/keyrings/elasticsearch-keyring.gpg] https://artifacts.elastic.co/packages/8.x/apt stable main" | tee /etc/apt/sources.list.d/elastic-8.x.list # apt update # apt -y install elasticsearch
インストールしたときに Elastic のパスワードが自動生成されるので、メモしておきます。
外部ホストから接続可能にする形で設定ファイル(/etc/elasticsearch/elasticsearch.yml)を編集します。ここでは、Elasticsearch のクラスタを作らない形で設定します6。
network.host: 0.0.0.0 discovery.type: single-node
クラスタを作らない場合は、cluster.initial_master_nodes をコメントアウトしないと起動時にエラーが出るので、注意します。
インストール確認
以下コマンドで Elasticsearch を起動します。
# systemctl daemon-reload # systemctl start elasticsearch # systemctl enable elasticsearch
起動した状態で、Elasticsearch にアクセスできるか確認します。
# curl -u elastic --cacert /etc/elasticsearch/certs/http_ca.crt https://127.0.0.1:9200
パスワードを入力して以下のような出力が得られれば問題なく起動しています。
{
"name" : "kibana",
"cluster_name" : "elasticsearch",
"cluster_uuid" : "lHm2fMPYSSedysg9mZjMKg",
"version" : {
"number" : "8.10.2",
"build_flavor" : "default",
"build_type" : "deb",
"build_hash" : "6d20dd8ce62365be9b1aca96427de4622e970e9e",
"build_date" : "2023-09-19T08:16:24.564900370Z",
"build_snapshot" : false,
"lucene_version" : "9.7.0",
"minimum_wire_compatibility_version" : "7.17.0",
"minimum_index_compatibility_version" : "7.0.0"
},
"tagline" : "You Know, for Search"
}
Kibana のインストール
Server World記事7を参考にインストールします。
SSL証明書を作成してからインストールします。ここでは、自己署名を用いる場合の手順をまとめます8。
# nano /etc/ssl/openssl.cnf
末尾に以下を追加します。
[vis] subjectAltName = DNS:vis.pve.uranus
ただし、セクション名([vis])は任意で、= の後は、DNS:[自分のホスト名] とします。
証明書作成のために以下コマンドを実行します。
# cd /etc/ssl/private # openssl genrsa -aes128 2048 > server.key # openssl rsa -in server.key -out server.key # openssl req -utf8 -new -key server.key -out server.csr # openssl x509 -in server.csr -out server.crt -req -signkey server.key -extfile /etc/ssl/openssl.cnf -extensions [セクション名] -days 3650 # chmod 600 server.key
証明書作成後、Kibana をインストールします。
# apt -y install kibana
# cp /etc/ssl/private/{server.crt,server.key} /etc/kibana/
# chown kibana:kibana /etc/kibana/{server.crt,server.key}
インストール後は Kibana 用のトークンを発行し、Kibanaをセットアップします。
# /usr/share/elasticsearch/bin/elasticsearch-create-enrollment-token -s kibana # /usr/share/kibana/bin/kibana-setup --enrollment-token \ [生成されたトークン]
また、Kibana の設定ファイル(/etc/kibana/kibana.yml)を以下のように編集します。
server.host: "0.0.0.0" server.publicBaseUrl: "https://[hostname]:5601/" server.name: "[hostname]" server.ssl.enabled: true server.ssl.certificate: /etc/kibana/server.crt server.ssl.key: /etc/kibana/server.key
インストール確認
Kibana を起動し、http[s]://[IPアドレス]:5601 にアクセスします。
# systemctl enable kibana # systemctl start kibana

Fleet Server のインストール
Qiita記事を参考にインストールします。
Kibana で、Home > Management > Fleet に進み、Add Fleet Server に進みます。Fleet Server host に、http[s]://[IPアドレス]:8220 を指定します。Fleet Server をインストールするコマンドが表示されるので、このコマンドを(今回は Elastic VM で)実行してインストールします。

Elastic Agent のインストール
Kibana で、Home > Add integration に進み、Suricata と検索して、Add Suricata に進みます。

このとき、② で New hosts を選択し、Save and Continue すると、Fleet に Agent policy が追加されます。追加された状態で、Home > Management > Fleet に進み、Add agent に進みます。① で agent policy を選択し、② で Enroll in Fleet を選択すると、③ にインストールコマンドが表示されるので、このコマンドを(今回は IDS VM)で実行します。
ただし、証明書のエラーが出るので、--insecure オプションを追加して実行します9。
$ sudo ./elastic-agent install --insecure --url=[Fleet url] --enrollment-token=[token]

動作確認

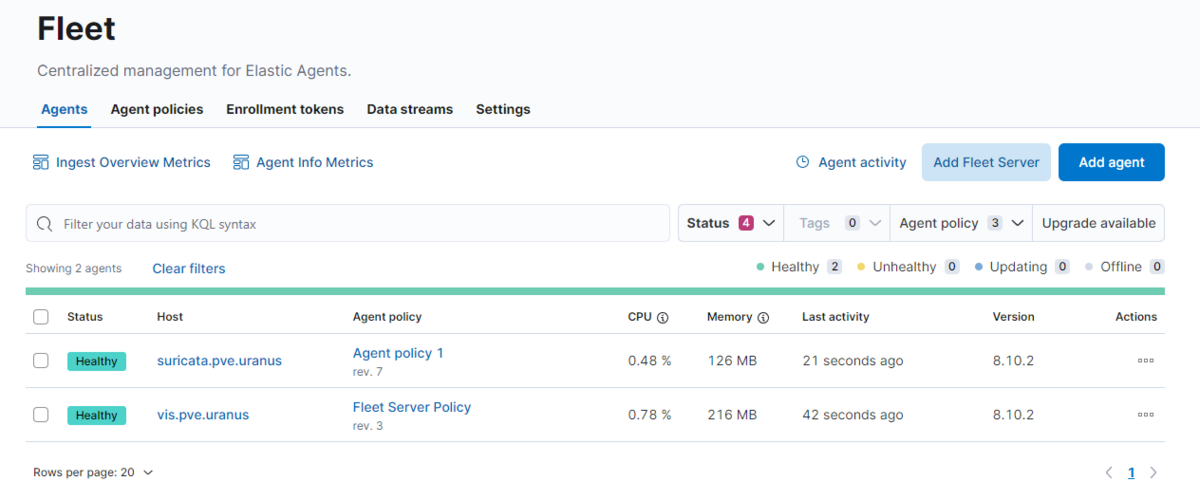

Fleet Server および Elastic Agent をインストール後、Kibana の画面でホストの監視ができています。

また、Suricata のアラートの監視もできるようになりました。


まとめ
今回は、Proxmox サーバのノードを増やして、Elastic Stack を使って IDS アラートを監視する基盤を作ってみました。今回詰まった部分は ChatGPT に質問しながら進めました。
今後は NAS を導入したいです。
付録:Proxmox サーバにアクセスできなくなったことに関するトラブルシューティング
事象
クラスタ設定中、Proxmox サーバ(uranus)にリモートからアクセスできなくなり、以下のようなログが出ていました。
r8169 0000:02:00.0 enp2s0: rtl_chipcmd_cond == 1 (loop: 100, delay: 100). r8169 0000:02:00.0 enp2s0: rtl_ephyar_cond == 1 (loop: 100, delay: 10). r8169 0000:02:00.0 enp2s0: rtl_eriar_cond == 1 (loop: 100, delay: 100).
原因と解決策
/etc/apt/sources.list に
deb http://download.proxmox.com/debian/pve bullseye pve-no-subscription
を追加し、以下コマンドを実行すると解決しました。
# apt update # apt install pve-kernel-5.15.108-1-pve # proxmox-boot-tool kernel pin 5.15.108-1-pve # reboot
- 自宅インフラを育てる (6) Proxmoxサーバ上に攻撃と監視をするための環境を構築する - 立ち話↩
- Elastic Stack = Elasticsearch、Kibana、Beats、Logstash | Elastic↩
- [v8.5版] ElasticsearchとKibanaとElastic Agentの最速インストール手順 (試用環境として) - Qiita↩
- Proxmox VEのクラスタ化とマイグレーションをやってみるの巻 - Qiita↩
- Ubuntu 22.04 LTS : Elastic Stack 8 : Elasticsearch インストール : Server World↩
- Elasticsearchへ外部ホストから接続可能にする方法 | ジコログ↩
- Ubuntu 22.04 LTS : Elastic Stack 8 : Kibana インストール : Server World↩
- Ubuntu 22.04 LTS : SSL 証明書を作成する (自己署名) : Server World↩
- fleet-server: x509: certificate signed by unknown authority · Issue #2042 · elastic/elastic-agent · GitHub↩
- System hanging after upgrade...NIC driver? | Proxmox Support Forum↩
自宅インフラを育てる (6) Proxmoxサーバ上に攻撃と監視をするための環境を構築する
はじめに
これまで Proxmox サーバ上に中間者攻撃で遊ぶための環境を作ったり1、模擬制御システム(GRFICS2)を導入したり3、自宅内ネットワークを構築して遊んだり4していました。
しかし、この環境ではサイバー攻撃を試すことはできても監視する(例:IDSを導入)ことはできていませんでした。今回は、Proxmox 上に IDS を構築して攻撃を監視できるようにしたので、備忘録を残します。
この記事で書いていること
構築する環境と要求仕様
ここでは、今回構築する環境とその要求仕様について説明します。
検証環境
ここでは、下図に示す簡易的な環境を構築します。今後、複数の Target を考えたり、複数の IDS を考えたりするケースもあるかもしれませんが、今回は簡単のため Attacker、Target、IDS はそれぞれ1台ずつと想定しています。

要求仕様
今回は、ネットワーク型の IDS を導入して Internal-net を監視することを想定します。監視して異常時にアラートを発報するためには、IDS は Attacker と Target の間の(ユニキャスト)通信をキャプチャすることができる必要があります。また、今回は1つの Proxmox サーバのノード内に VM を構築して実現しようとしていますが、今後クラスタを利用してノードを増やしたときも同様に監視できる必要があります。
以上を要求仕様としてまとめます。
- IDS は Attacker と Target の間の(ユニキャスト)通信をキャプチャ可能
- Proxmox のノードが増えても監視可能
実現方法
要求仕様 1、2 を実現するために、以下の (1)、(2) を実施します。なお、この方法はあくまで執筆者が思いついたものなので、より良い方法がある可能性があります。
要求仕様1を実現する方法が(1)、2を実現する方法が(2)です。(2)、(1)の順に説明します。
ブリッジポートの指定とネットワーク構成の変更
Proxmox 上でブリッジネットワークを作成してブリッジポート(物理ポート)を指定すると、ブリッジネットワークに流れる通信をブリッジポートに流すことができたり、ブリッジポートが受け取った通信をブリッジネットワークでも受け取ることができます(書き方が間違っていたらごめんなさい)。過去記事でも同様のことをしています。下図のように設定すると、vmbr1 に流れる通信が enx... のポートに流れます。

この状態でネットワーク構成を変更します。下図はネットワーク構成後の構成図です。vmbr0 は物理NIC 1がブリッジになっていて、vmbr1 は物理NIC 2がブリッジになっています。物理NIC 1の先のスイッチはルーターとつながっていて、物理NIC 2(enx...)の先のスイッチは Internal-net 用で外部と接続していません。

Proxmox でのポートミラーリング
VMware vSphere6 の分散仮想スイッチにはポートミラーリング機能があります7。ポートミラーリング機能を使うと、ある分散仮想スイッチに接続しているVM間で発生した通信を別の分散仮想スイッチに接続したVMに流すことができます。vSphere 上に構築した VM で実施した攻撃を監視するためには、ポートミラーリングを使って IDS の VM に通信を流せばよいわけです。
Proxmox は vSphere の分散仮想スイッチのようなものがない(調べたり使ったりした限りでは)ですが、vSphere と同様にポートミラーリングによって Attacker と Target の間の通信を IDS が受け取れるようにできれば、IDS で監視可能になります。
Proxmox サーバでポートミラーリングする方法について書いてくれていた記事8を見つけたので、この方法を踏襲してポートミラーリングします。
vmbr1 に接続した Attacker と Target の間の通信(パケット)を、物理NIC 2(enx...)に接続したすべてのアセットで受け取れるようにすれば良いというアイデアで実現します。
設定方法
Proxmox サーバのシェルに入って、/etc/network/interfaces を以下のように設定してネットワーク(またはサーバ本体)を再起動します。
auto vmbr1
iface vmbr1 inet manual
bridge_ports [port]
bridge_stp off
bridge_fd 0
bridge_ageing 0
これによって、bridge_ageing が 0 のブリッジが作成されるため、接続されている相手にすべてのパケットが転送されるそうです(このあたりがあまり理解できておらず上手く説明できませんが...)。
この状態で、監視したい VM で DHCP off で IPアドレスを割り当てないようにすると、そのVMにパケットが転送されるはずです。
動作確認
Attacker(192.168.50.99)から Target(192.168.50.5)に ping を飛ばして、それを IDS の VM でキャプチャできるか確かめました。IDS の ens19 が vmbr1 に接続していて、IPアドレスは割り当てていません。

確かに Attacker と Target と間の通信をキャプチャできていることが確認できました。
環境構築
ここでは、Attacker、Target、IDS の構築についてまとめます。
Attacker の構築
レッドチーム関連の書籍9を参考に、Ubuntu22 上に TrustedSec の PTF(The PenTesters Framework)10をインストールしました。
構築手順
PTF のダウンロードとプロンプトの表示するには以下コマンドを実行します。
$ sudo -s -E # apt-get update # git clone https://github.com/trustedsec/ptf.git /opt/ptf # cd /opt/ptf && ./ptf
例えば、エクスプロイトツールをインストールするには以下コマンドを実行します。ほかにもインストールできるツールがあるので、オプションを参照すること。
ptf > use modules/exploitation/install_update_all
インストール後は msfconsole で Metasploit を起動できます。
Target の構築
ここでは Target は Metasploitable2 11にしました。
構築手順
Zip をダウンロードすると、中に vmdk ファイルが入っているので、Proxmox サーバに送ります。
scp *.vmdk root@[IP address]:/root/
サーバに送った後、記事12を参考に新しい VM を立ててハードディスクを detach して remove します。その後、送った vmdk ファイルをインポートします。
# qm importdisk [vmid] [import_disk] local-lvm -format raw
この状態では「未使用のディスク」という状態なので、追加します。追加時にはバスやデバイスをSATAにする等して調整する必要がありそうです。
IDS(Suricata)の導入
IDS は Suricata を導入することにしました。Suricata はオープンソースの IDS で、ルールも充実しています。
構築手順
依存関係のあるパッケージのインストール:
$ sudo apt-get install libpcre3 libpcre3-dbg libpcre3-dev build-essential libpcap-dev \
libnet1-dev libyaml-0-2 libyaml-dev pkg-config zlib1g zlib1g-dev \
libcap-ng-dev libcap-ng0 make libmagic-dev \
libnss3-dev libgeoip-dev liblua5.1-dev libhiredis-dev libevent-dev \
rustc cargo libjansson-dev
ダウンロードとインストール:
$ sudo -s -E # cd /opt # wget https://www.openinfosecfoundation.org/download/suricata-6.0.10.tar.gz # tar -zxvf suricata-6.0.10.tar.gz # cd suricata-6.0.10 # ./configure --prefix=/usr/ --sysconfdir=/etc --localstatedir=/var # make # make install # make install-full
設定:
/etc/default/suricata の編集
RUN_AS_USER=[username] LISTENMODE=pcap IFACE=[interface]
/etc/suricata/suricata.yaml の編集
Target(192.168.50.5)のみを監視対象のネットワークとします。また、pcap のログを取得するように設定しました。
HOME_NET: "[192.168.50.5]" EXTERNAL_NET: "!$HOME_NET" - pcap-log: enabled: yes pcap: - interface: [interface]
ルールの設定:
# apt install python3-pip # pip install --pre --upgrade pip # pip install --pre --upgrade pyyaml suricata-update # mkdir -p /var/lib/suricata/rules # mkdir -p /var/lib/suricata/update # touch /etc/suricata/update.yaml # touch /etc/suricata/enable.conf # touch /etc/suricata/disable.conf # touch /etc/suricata/drop.conf # touch /etc/suricata/modify.conf
suricata-update の docs 13 を参考に update.yaml、enable.conf、disable.conf、modify.conf を編集する。
suricata-update.readthedocs.io
ルールの入手:
# wget https://rules.emergingthreats.net/open/suricata/emerging.rules.tar.gz # tar -zxvf emerging.rules.tar.gz # cp -r rules /etc/suricata/rules
テスト
インストールした Suricata を起動し、アラートが出るかどうかを確認します。
シナリオ
Attacker(192.168.50.99)から Target(192.168.50.5)に ping を送ったときのアラートを見ます。
監視設定
# suricata -c /etc/suricata/suricata.yaml --pidfile /run/suricata.pid -i [interface]
で起動し、
# tail -f /var/log/suricata/fast.log
でアラートを確認します。
結果
外部ネットワークから監視対象のネットワークへのICMPのパケットのシグネチャに引っかかって、アラートが発報されました。

まとめ
今回は、Proxmox サーバ内でポートミラーリングの設定を行い、攻撃および監視を行うための環境を構築しました。ポートミラーリングの設定はほとんど記事が見つからなかったのでかなり詰まりました。現在は1台のノード内で環境を構築しましたが、負荷が大きくなっているように思います。
今後の目標は、
です。
- 自宅インフラを育てる (3) 遊ぶための環境を作って動かしてみる - 立ち話↩
- GitHub - Fortiphyd/GRFICSv2: Version 2 of the Graphical Realism Framework for Industrial Control Simulation (GRFICS)↩
- Proxmoxサーバ上に模擬制御システム (GRFICS) を構築してみた - 立ち話↩
- 自宅インフラを育てる (4) Proxmox サーバを利用した自宅内部ネットワークの構築 - 立ち話↩
- Home - Suricata↩
- VMware vSphere | エンタープライズ ワークロード対応プラットフォーム | JP↩
- ポート ミラーリング セッションの詳細、ソース、およびターゲットの編集↩
- Configuring a Port Mirror on Proxmox VE for Trisul NSM [Trisul Network Analytics Developer Zone ]↩
- サイバーセキュリティ レッドチーム実践ガイド | マイナビブックス↩
- GitHub - trustedsec/ptf: The Penetration Testers Framework (PTF) is a way for modular support for up-to-date tools.↩
- Metasploitable 2 | Metasploit Documentation↩
- proxmoxにvirtualboxのマシンをインポートする - 4ensiX↩
- suricata-update - Update — suricata-update 1.3.0 documentation↩
自宅インフラを育てる (5) 情報整理用サーバー (Webサーバー・Wikiサーバー・ファイルサーバー) の構築
はじめに
そろそろ情報収集まじめにやらなきゃなぁって思って、情報収集しやすくなるための基盤を自分で作るところから始めた
— 橘 あい (@tcbn_ai) September 4, 2023
テスト期間に部屋を掃除したくなるタイプの人間なので
情報収集しやすくなるための基盤として、自宅サーバー (on Proxmox) 上に情報整理用サーバー (Webサーバー・Wikiサーバー・ファイルサーバー) を構築しました。情報整理は主に論文情報を整理することを想定しています。
この記事では備忘録として、手順書を残します。
ここまでの自宅インフラ関連の記事:
全体像
全体像はこんな感じです。

仕様
今回構築する情報整理用サーバーの仕様は以下です。
- WebサーバーとWikiサーバーをリンクさせる
- Webサーバーでは、論文リストを可視化する
- 具体的には、読んだ (OR 読む予定の) 論文と、その次に読む論文を結びつける
- Wikiサーバーでは、手元で試したり調べたりした情報をまとめる
- 論文メモはWikiサーバーに置く
- 論文リストは、手元のPC等で編集する
- 形式は JSON にした
- ファイル自体はファイルサーバーに置く
ファイルサーバーの構築
手順
(1) samba のインストール
$ sudo apt update $ sudo apt -y install samba
(2) 共有ファイルを置くディレクトリの作成
今回は、/srv/samba/public ディレクトリ以下に共有ファイルを置くことにします。
$ sudo mkdir -p /srv/samba/public
また、Samba 用のユーザとして samba を作成し、public ディレクトリの権限を変更します。
$ sudo adduser --system --group --no-create-home samba $ sudo chown samba: /srv/samba/public/ $ sudo chmod 775 /srv/samba/public/
(3) samba を使用するユーザの作成
$ sudo pdbedit -a samba
ここでは、パスワードなしとしました。
(4) 設定ファイル(samba.conf)のバックアップと編集
$ sudo cp /etc/samba/samba.conf /etc/samba/samba.conf.bk $ sudo nano /etc/samba/samba.conf
以下を追加します。
[global] guest account = samba [Public] writeable=yes path=/srv/samba/public create mask=0644 directory mask=0755 force user=samba force group=samba guest ok=yes guest only=yes
以下コマンドで書式が正しいか確認します。
$ sudo testparm
問題なければ、サービスを再起動します。
$ sudo systemctl restart smbd nmbd
また、自動起動の設定もしておきます。
$ sudo systemctl enable smbd nmbd
これで、Windows のエクスプローラーもしくはブラウザからファイル共有できるようになります。

Wikiサーバーの構築
1年くらい前に自宅用Wikiサーバーを構築しました。これと同様にWikiサーバーを構築します。
自分用のWikiを仮想サーバーに立てて、自宅のLANから見られるようにした
— 橘 あい (@tcbn_ai) September 16, 2022
ここまで来るのに何故かめっちゃ苦労した気がする pic.twitter.com/m2TrUPHpnG
Wikiサーバーは Gollum を用いて構築しました。
構築の際にはGollumについてまとめられた記事2を参考にしました。
手順
(1) 依存関係にあるパッケージのインストール
$ sudo apt update $ sudo apt install -y libicu-dev cmake libssh-dev libssl-dev \ pkg-config make zlib1g-dev build-essential git asciido
(2) Ruby のインストール
$ sudo apt -y install ruby $ sudo apt install -y ruby-full $ sudo apt install -y rubygems $ sudo gem install rubygems-update $ sudo apt -y install ruby-dev libruby
(3) Gollum のインストール
$ sudo gem install therubyracer gollum org-ruby omnigollum \ github-markup omniauth-github github-markdown
(1) - (3) まででインストールが完了するはずです。インストールできない場合は、依存関係のパッケージ等を調べるなどして対応しましょう。
(4) Wikiサーバーの起動
Gollum は Git と連携しているので、ディレクトリに空のリポジトリを作ります。.git があるディレクトリで gollum コマンドを実行するとWikiサーバーが起動します。
$ mkdir wiki $ cd wiki $ git init $ gollum
ここまで実行すると、ブラウザから http://[サーバーのIPアドレス]:4567 でWikiサーバーにアクセスできます。

Webサーバーの構築
Apache2 をインストールするだけなので、インストール手順は省略します。

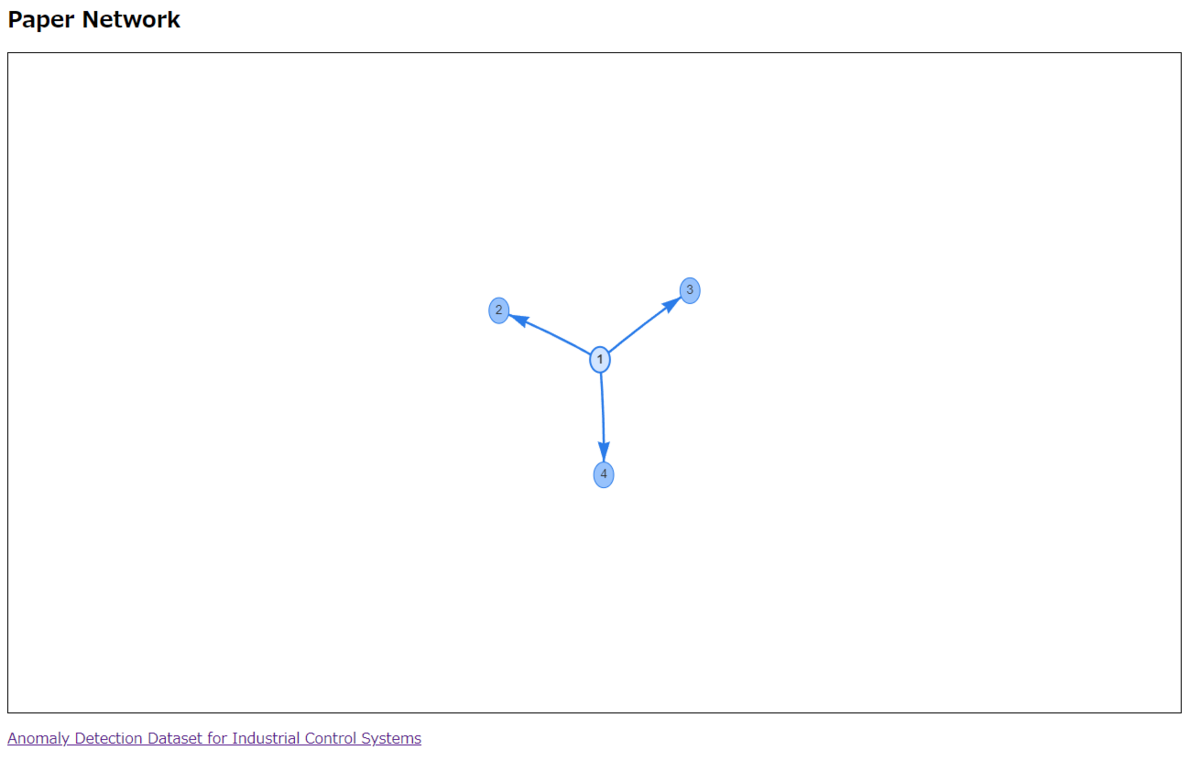

Webサーバー上で、読んだ論文と次に読む論文をグラフで表すように可視化しています。可視化することで、自分の中でイメージがつきやすくなると思っています。具体的にはこんな感じのグラフを html と JavaScript で書いています。

グラフのノードを選択すると、論文のリンクが出るようにしています。このグラフを生成するための JavaScript コードは、JSON ファイルの論文リストから Python で (無理やり) 作っています。コードは GitHub に置きました。
JSON ファイルはファイルサーバー上の /srv/samba/public/paper/ に置いていて、普段使いする PC からアクセスできるようにしています。また、cron を使って毎日論文グラフを更新するようにしています。
まとめ
情報整理用サーバーを構築しました。論文読むのがはかどるといいですね。
